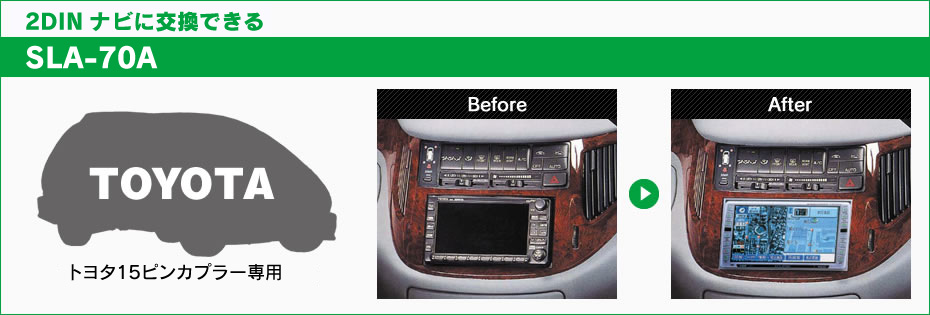

ナビ取替えキット トヨタ車汎用[15ピンカプラー] SLA-70A
| 純正デッキを取り外して市販デッキ(ナビ)を取り付けるキット SLA-70A適合車種 | ||
| 車種 | 年式 | 装備 |
|---|---|---|
| アバロン | H7/5-H11/6 | スーパーライブサウンド付き |
| イプサム | H8/5-H13/5 | スーパーライブサウンド付き |
| ウィンダム20系Gグレード[ナビ付車] | H8/8-H11/8 | マルチAVステーション＋スーパーライブサウンド付 |
| エクシヴ | H1/9-H10/3 | スーパーライブサウンド付き |
| エスティマ | H2/5-H12/1 | スーパーライブサウンド付き |
| ルシーダ/エミーナ | H4/1-H12/1 | スーパーライブサウンド付き |
| ガイア | H10/5-H13/4 | スーパーライブサウンド付き |
| カムリグラシア | H8/12-H11/8 | スーパーライブサウンド付き |
| カリーナ | H8/8-H10/8 | スーパーライブサウンド付き |
| カリーナED | H1/9-H10/4 | スーパーライブサウンド付き |
| カルディナ | H4/11-H9/9 | スーパーライブサウンド付き |
| カローラ/スプリンター | H3/6-H9/4 | スーパーライブサウンド付き |
| グランビア | H7/8-H11/8 | スーパーライブサウンド付き |
| コロナプレミオ | H8/1-H9/12 | スーパーライブサウンド付き |
| サイノス | H3/1-H11/7 | スーパーライブサウンド付き |
| スプリンターカリブ | H2/9-H9/4 | スーパーライブサウンド付き |
| チェイサー・クレスタ | H8/9-H13/7 | スーパーライブサウンド付き |
| ハイエース | H7/8-H11/8 | スーパーライブサウンド付き |
| ハイラックスサーフ | H7/12-H14/10 | スーパーライブサウンド付き |
| マークII | H8/9-H12/10 | スーパーライブサウンド付き |
| マークIIクオリス | H9/4-H11/8 | スーパーライブサウンド付き |
| ライトエースノア/タウンエースノア | H8/10-H10/12 | スーパーライブサウンド付き |
| ライトエース/タウンエース | H4/1-H11/8 | スーパーライブサウンド付き |
| ランドクルーザープラド | H8/5-H11/6 | スーパーライブサウンド付き |
| ランドクルーザープラド[ナビなし] | H11/6-H14/10 | スーパーライブサウンド付き |
| レジアス | H9/4-H11/8 | スーパーライブサウンド付き |
| レビン・トレノ | H3/6-H12/8 | スーパーライブサウンド付き |
| MR2 | H1/10-H11/10 | スーパーライブサウンド付き |
| RAV4 | H6/5-H12/5 | スーパーライブサウンド付き |
- ■エレクトロマルチビジョン（EMV）付車には対応しておりません。
- ■14ピン及び15ピン+8ピン、15ピン+12ピンのカプラー付車には対応しません。
- ■スーパーライブはデッキの種類が非常に多く、車種、年式だけでは判別できません。一度デッキを外し、15Pのカプラーの接続だけで純正のデッキから音が出るか確認します。その状態で音が出るものはSLA-70Aで対応できます。

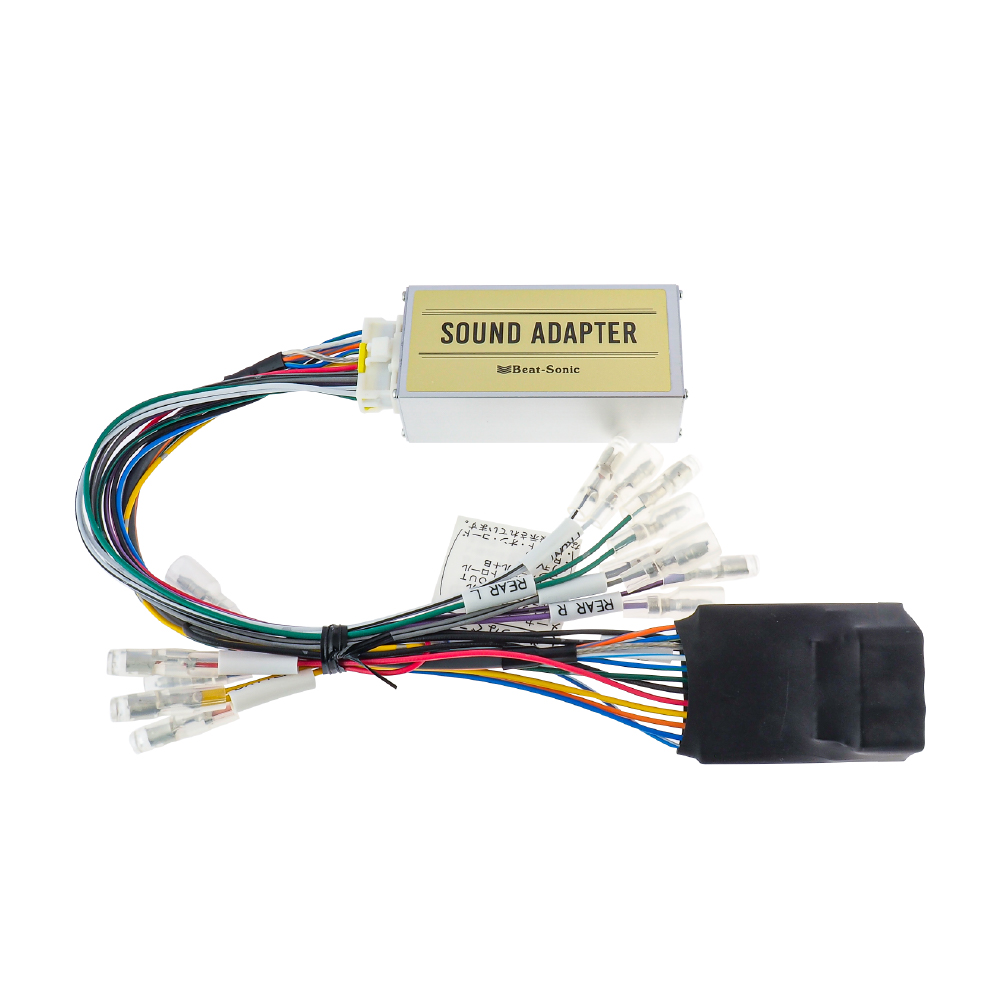

キット構成
- アダプター本体／
- 注意書／
特長
- 純正デッキ(トヨタ車15ピンカプラー)を市販のオーディオまたはナビオーディオに取替えることができます。
純正デッキを取り外し、市販のデッキやナビに交換する際、複雑な配線作業が不要です。簡単な手順で確実に交換作業が行えます。 - カプラーオンでの配線接続で煩雑な配線処理が不要。カプラーオンにより素早く確実な接続が可能 です。初心者でも安心して交換作業が行えます。

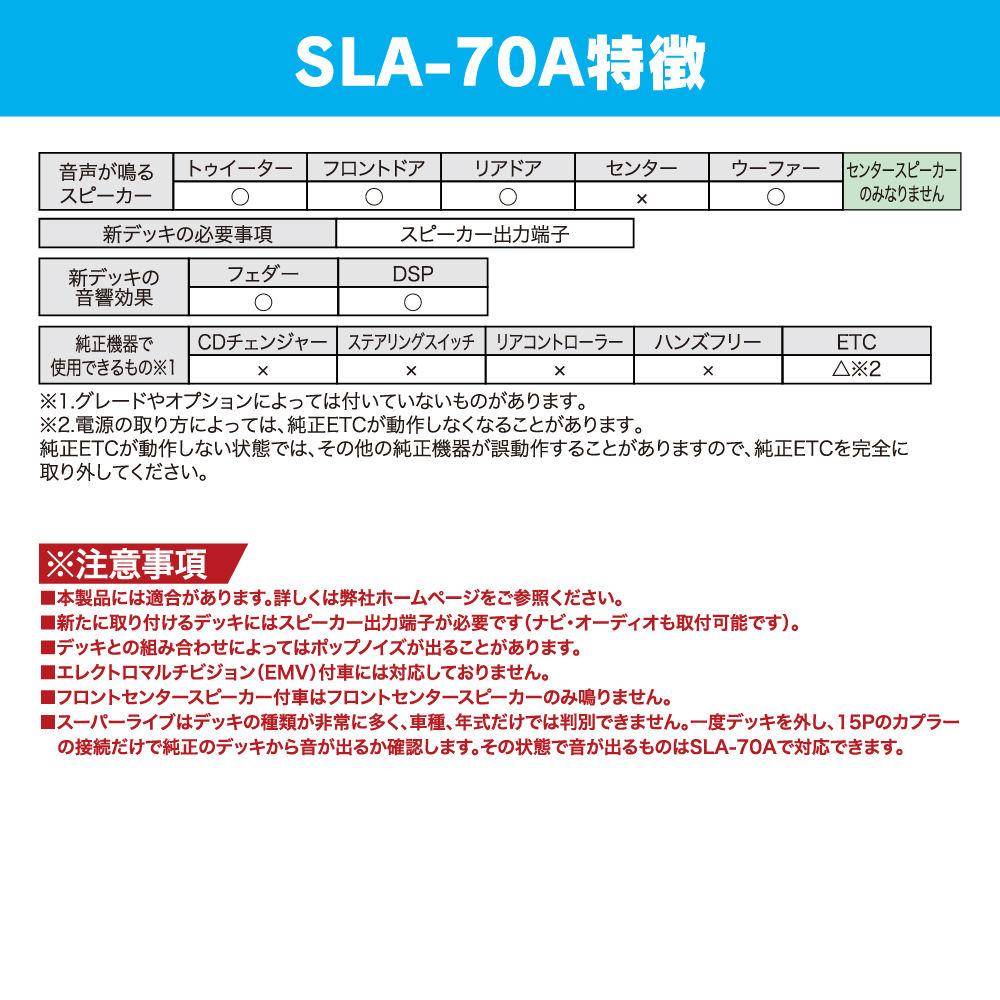

| 音声が鳴る スピーカー |
トゥイーター | フロントドア | リアドア | センター | ウーファー | センタースピーカーのみなりません |
|---|---|---|---|---|---|---|
| ○ | ○ | ○ | × | ○ |
| 新デッキの 必要事項 |
スピーカー出力端子 |
|---|
| 新デッキの 音響効果 |
フェダー | DSP |
|---|---|---|
| ○ | ○ |
| 純正機器で 使用できるもの※1 |
CDチェンジャー | ステアリングスイッチ | リアコントローラー | ハンズフリ- | ETC |
|---|---|---|---|---|---|
| × | × | × | × | △※2 |
| ※1. | グレードやオプションによっては付いていないものがあります。 |
| ※2. | 電源の取り方によっては、純正ETCが動作しなくなることがあります。 純正ETCが動作しない状態では、その他の純正機器が誤動作することがありますので、純正ETCを完全に取り外してください。 |
対応新デッキ
![ナビ取替えキット トヨタ車汎用[15ピンカプラー]](http://www.beatsonic.co.jp/adapter/img/new_deck/1dinx1din.gif)
![ナビ取替えキット トヨタ車汎用[15ピンカプラー]](http://www.beatsonic.co.jp/adapter/img/new_deck/2din.gif)
- 新デッキにはスピーカー出力端子が必要です。
※ナビ・オーディオも取付可能です。
注意事項
- 新たに取り付けるデッキにはスピーカー出力端子が必要です(ナビ・オーディオも取付可能です)。
- デッキとの組み合わせによってはポップノイズが出ることがあります。
- エレクトロマルチビジョン(EMV)付車には対応しておりません。
- フロントセンタースピーカー付車はフロントセンタースピーカーのみ鳴りません。
- スーパーライブはデッキの種類が非常に多く、車種、年式だけでは判別できません。一度デッキを外し、15Pのカプラーの接続だけで純正のデッキから音が出るか確認します。その状態で音が出るものはSLA-70Aで対応できます。
- SLA-70は14ピン又は15ピンカプラーに適合しますが、SLA-70Aは15ピンカプラーのみ適合となります。お間違えの無いようご注意ください。
取付けについて
- 右前のスピーカーから音が出なくなるので、純正ナビ本体は取外さないでください。
- 純正ホルダーを使用します。
- パネル及び金具は付属しませんので、純正のものをご使用下さい。
- 作業後又は使用中にスピーカーから「ザー」という音が出る場合、純正アンプのコネクターを一旦外し、4、5秒程待ってから接続し直して下さい。
純正システムについて
- 純正CDチェンジャーを搭載されている車両は、純正CDチェンジャーが使用できなくなります。
- フロントパネル/ステアリングスイッチ/リアシートコントローラーなどでの新デッキの操作はできません。

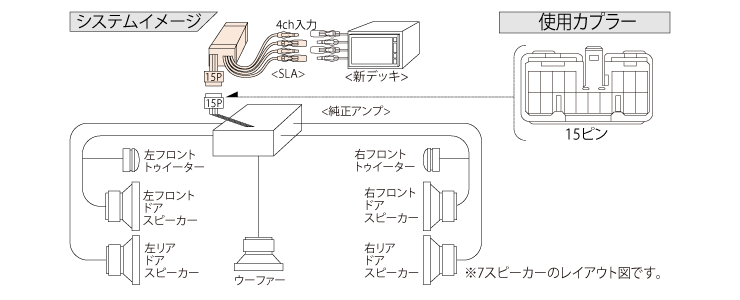

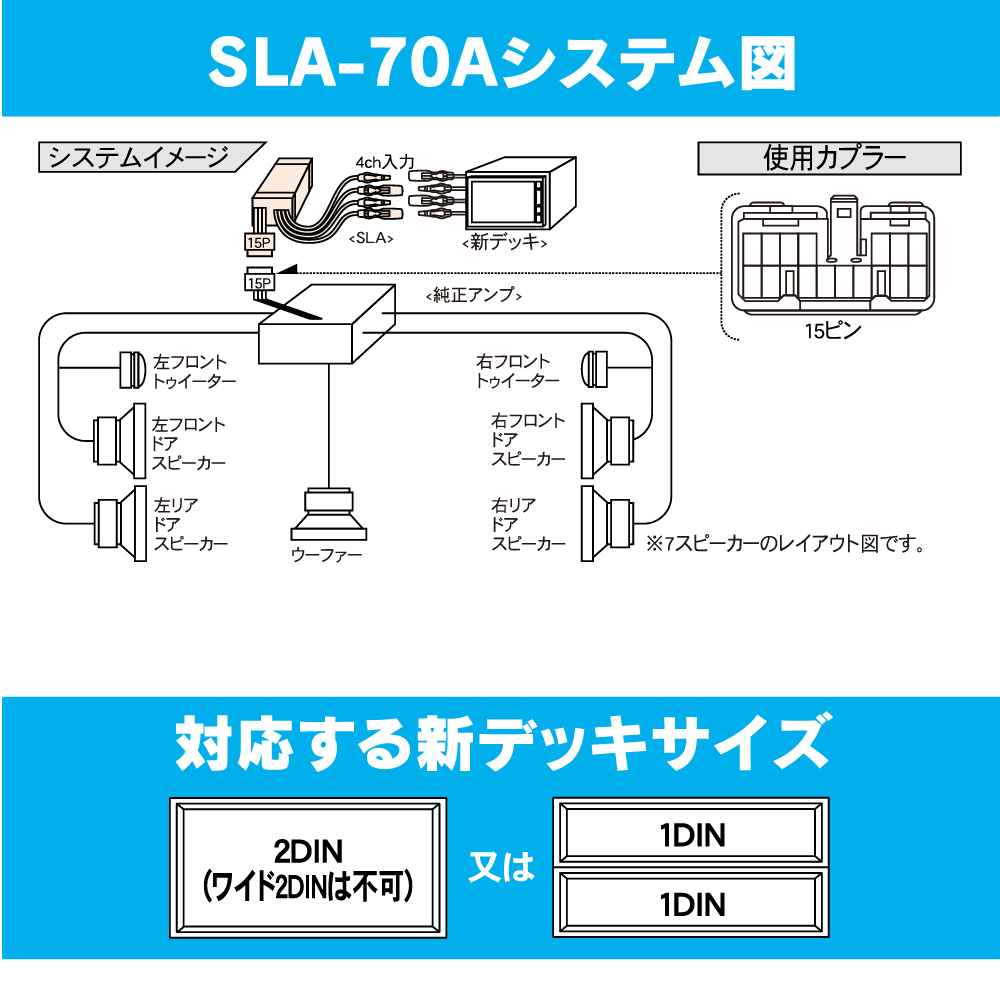

システムイメージ
