ディスプレイオーディオ用 外部入力アダプター


ディスプレイオーディオ用 外部入力アダプター


TOYOTAディスプレイオーディオとは

2019年9月に発売されたカローラを皮切りにカムリ、C-HR、グランエースと続々とトヨタ車に標準採用されている次世代デッキです。従来のディーラーオプションナビとの大きな違いは外部入力機能がない事です。外部入力機能がないのでiPhoneミラーリングでYouTubeを視聴したり、FireTVを使って動画配信サービスを視聴することができません。

特徴

ディスプレイオーディオに映像入力できる!

ビートソニックが開発した外部入力アダプターを使うことによって、ディスプレイオーディオに映像と音声の入力が可能になります。これにより不可能だと思われてきたiPhoneをつないでのミラーリングやFireTVをつないでの動画配信サービスの視聴が可能になります!

※スマートフォンやアプリにより視聴できない場合があります。
※HDMI出力機器を接続するためにはIF36が必要となります。

ディスプレイオーディオに映像入力できる!

走行中も映像を見れます

走行中でもAVX02で入力した映像ソースが見れるように、テレビコントローラー機能も内蔵されています。

車両への接続はカプラーオン!

配線加工がいらないカプラー接続なので簡単に純正の状態に戻せます。

AVX02 カプラーの組み付け方法

当製品のみでiPhoneミラーリングや動画配信サービスを視聴できるようにはなりません。映像変換器やミラーリングキットと合わせてご利用ください。

  • iPhoneミラーリングをする場合・・・IF36をご準備ください。
  • アマゾンFireTVを映す場合・・・アマゾンFireTVの他にIF36をご準備ください。

接続例




下記のボタンから選択してください。

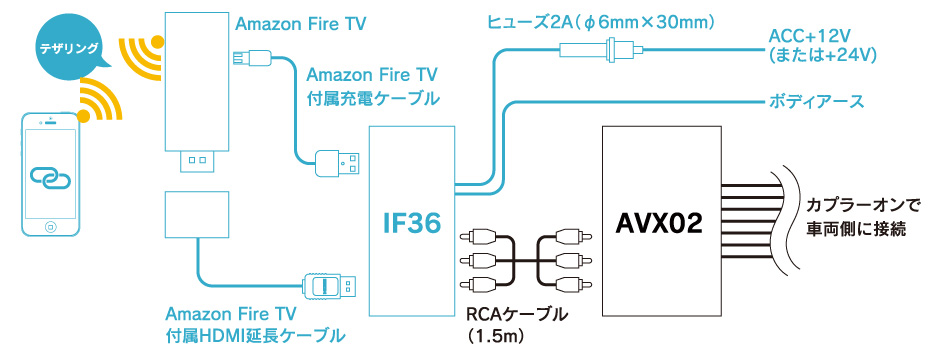

Amazon Fire TV をつなぐ場合

Amazon Fire TV Stick


上記接続で使用する製品

メーカー 製品 型番 数量
ビートソニック 外部入力アダプター AVX02 1
ビートソニック インターフェースアダプター IF36 1 製品詳細
アマゾン Fire TV Stick - 1  別途ご用意ください
  デザリング可能なスマートフォンもしくは、モバイルWiFiルーター - 1  別途ご用意ください

Amazon Fire TV Stickとは

Amazon Fire TV Stickとは、Amazonが販売する、HDMI端子対応のテレビに挿すだけで、簡単に映画やビデオをテレビの大画面で楽しめるデバイスです。


詳細は、Amazonのページをご参照ください。

Amazon Fire TV Stick

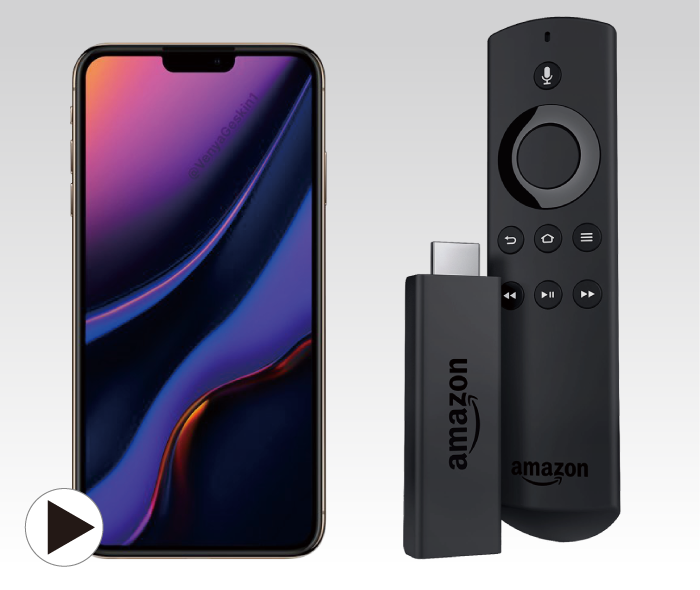

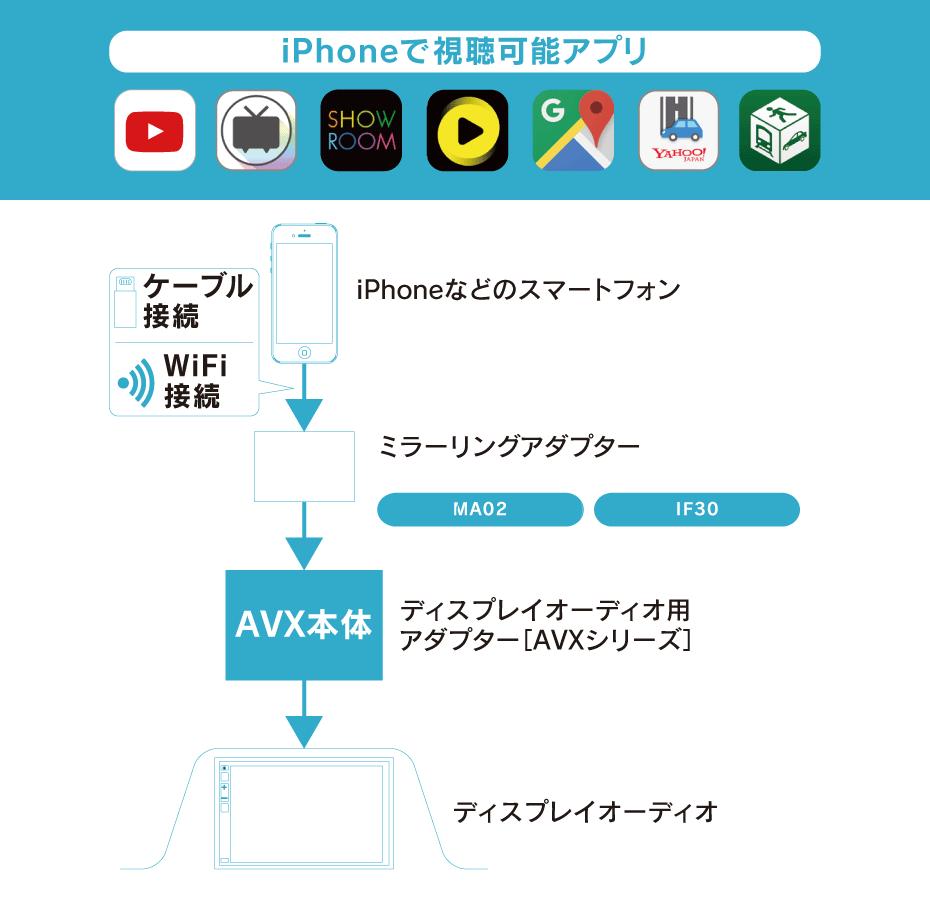

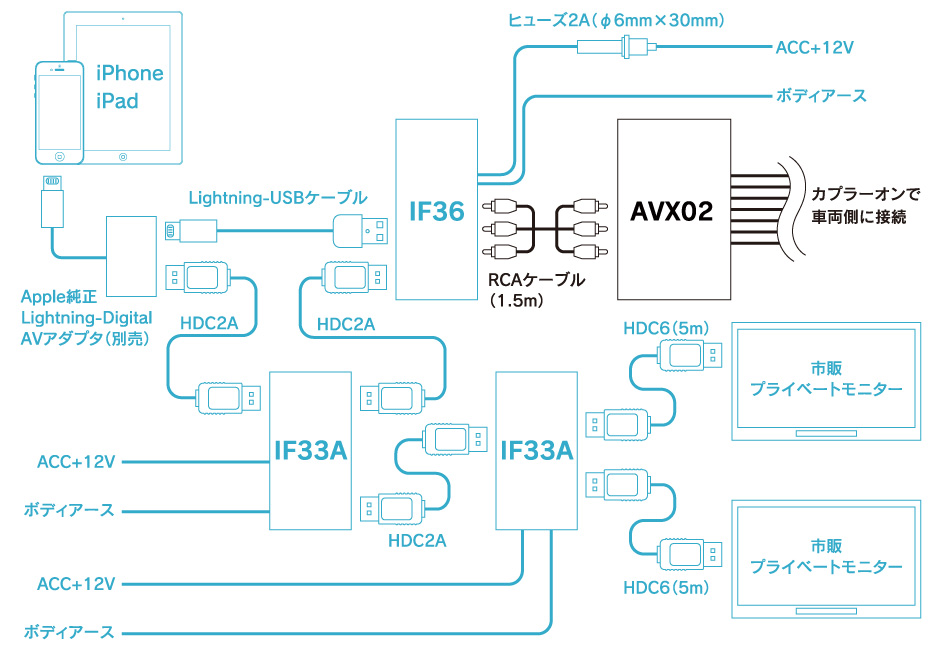

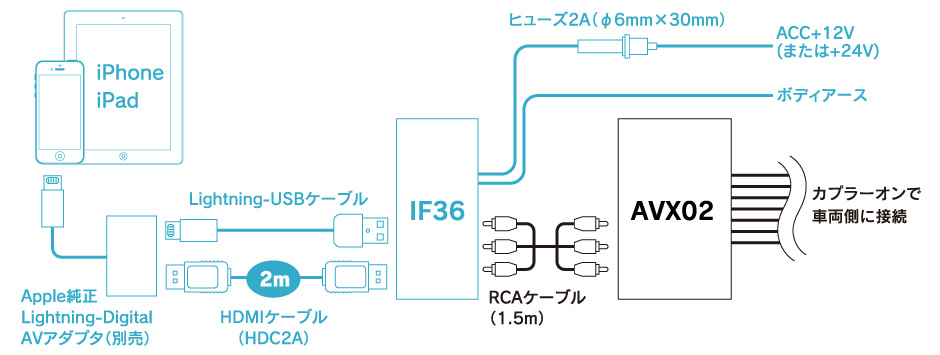

iPhoneをつなぐ場合

iPhone


上記接続で使用する製品

メーカー 製品 型番 数量
ビートソニック 外部入力アダプター AVX02 1
ビートソニック インターフェースアダプター IF36 1 製品詳細
ビートソニック HDMIケーブル(2m) HDC2A 1 製品詳細
アップル Lightning-Digital AVアダプタ - 1 別途ご用意ください
アップル Lightning-USBケーブル - 1 別途ご用意ください
アップル iPhoneもしくはiPad - 1 別途ご用意ください


上記接続での注意事項

  • 使用するアプリケーションによっては、外部出力に対応していないものがあります。



適合車種

下記適合車種にはハイブリッド車も含みます。

更新日:2020年9月9日

メーカー 車種 年式 車両型式 純正装備 AVX02適合 別売スイッチ 注意事項
トヨタ アルファード R02/01- AYH30W/AGH30W/AGH35W/GGH30W/GGH35W ディスプレイオーディオ ※1※2
T-Connect SDナビ+JBLプレミアムサウンドシステム -
ヴェルファイア R02/01- AYH30W/AGH30W/AGH35W/GGH30W/GGH35W ディスプレイオーディオ ※1※2
T-Connect SDナビ+JBLプレミアムサウンドシステム -

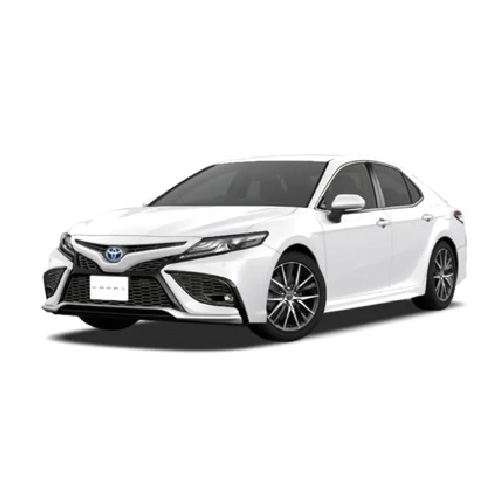

カムリ R01/10- AXVH70/AXVH75 ディスプレイオーディオ ※2
ディスプレイオーディオ+JBLプレミアムサウンドシステム ※2
カローラ R01/09- ZRE212/NRE210/ZWE211/ZWE214 ディスプレイオーディオ(9インチ/7インチ) ※2
カローラスポーツ R01/09- NRE210H/NRE214H/ZWE211H ディスプレイオーディオ(9インチ/7インチ) ※2
カローラツーリング R01/09- ZRE212W/NRE210W/ZWE211W/ZWE214W ディスプレイオーディオ(9インチ/7インチ) ※2

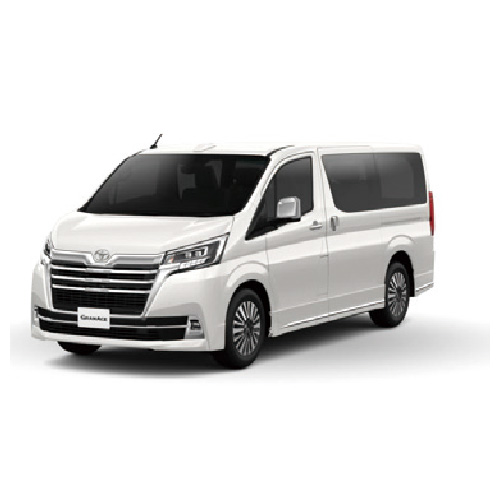

グランエース R01/12- GDH303W ディスプレイオーディオ ※1※2

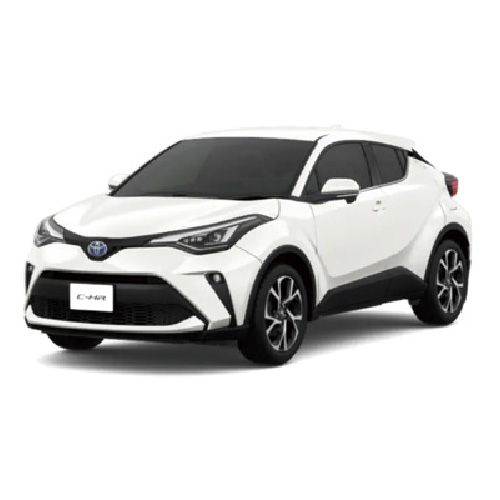

C-HR R01/10- NGX10/NGX50/ZYX11 ディスプレイオーディオ ※2
C-HR
GR SPORT
R01/10- NGX10/NGX50/ZYX11 ディスプレイオーディオ 必要 ※2※3
ヤリス R02/02- KSP210/MXPA10/MXPA15/MXPH10/MXPH15 ディスプレイオーディオ(8インチ/7インチ) ※1※2
ヤリスクロス R02/08- MXPB10/MXPB15/MXPJ10/MXPJ15 ディスプレイオーディオ(8インチ/7インチ) ※2
GR ヤリス R02/09- ディスプレイオーディオ 調査中
ディスプレイオーディオ+JBLサウンドシステム 調査中
ハリアー R02/06- AXUH80/AXUH85/MXUA80/MXUA85 ディスプレイオーディオ 必要 ※2※3
T-Connect SDナビ+JBLプレミアムサウンドシステム -
RAV4 R02/08- MXAA54/MXAA52/AXAH54/AXAH52 ディスプレイオーディオ(9インチ/8インチ) ※2
RAV4 PHV R02/06- AXAP54 ディスプレイオーディオ ※2
ライズ R01/11- ディスプレイオーディオ -

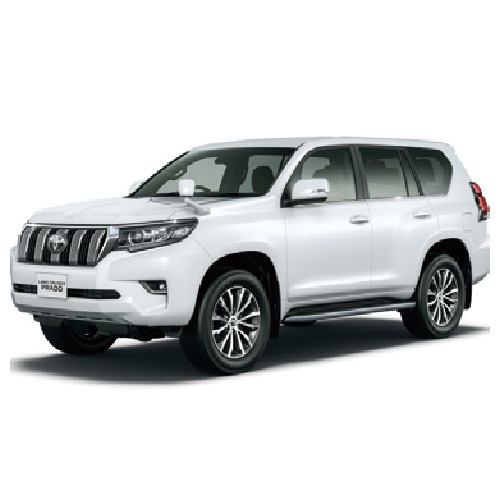

ランドクルーザープラド R02/08- GDJ150W/GDJ151W/TRJ150W ディスプレイオーディオ ※2
  • ※1:純正CD/DVDデッキ付車は純正CD/DVDデッキが使用できなくなります。
  • ※2:TVを利用するには、トヨタ オプションサービスの申し込みが必要です。
  • ※3:別売スイッチ AVX-SW1が必要です。

別売スイッチについて

avx-sw1

AVX-SW1

  • ■AVXと本製品を併用することにより、AVX適合車種が拡充されます。ステアリングに電話スイッチがない車両や電話スイッチがAVX操作に使えない車両でも、オプションスイッチ操作でAVXの操作ができます。
  • ■TOYOTA車のスペアスイッチホールに装着するアタッチメント(3種類)を付属しています。

仕様

■AVX02でできること

走行中の視聴 純正のCD/DVDプレイヤー 純正後席モニターへの表示
※1 ※2
  • ※1 弊社製TVコントロ−ラーや他社製TVコントローラーの同時装着はできません。

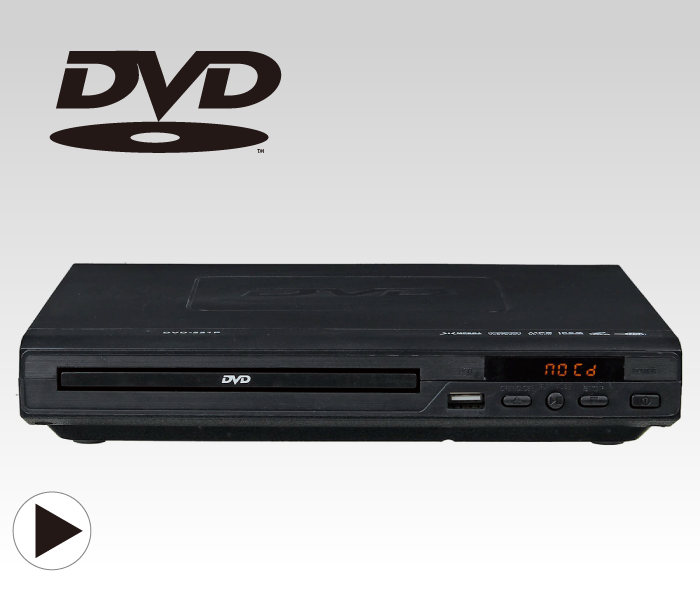

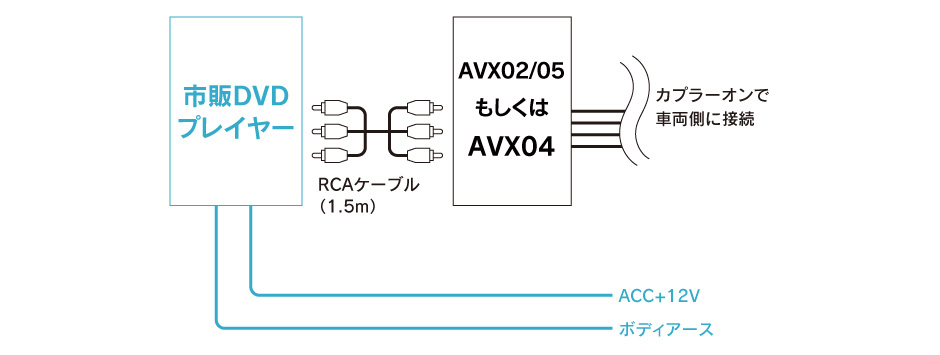

  • ※2 CDやDVDを視聴したい場合は、市販のCD/DVDプレイヤーを接続して下さい。
本体外形寸法 105mm×115mm×25mm(W×L×H)
本体重量 150g(本体のみ)
接続端子 RCA
入力映像信号 NTSC 1Vpp
入力音声信号 2Vrms以下
取扱説明書 取扱説明書

仕様


注意事項

  • 弊社TVコントローラー(STN7028など)や他社TVコントローラーの同時装着はできません。
  • ステアリングに電話スイッチがない車両には適合しません。
  • 本製品には適合がございます。適合情報をご確認の上、ご購入ください。

当製品のみでiPhoneミラーリングや動画配信サービスを視聴できるようにはなりません。映像変換器やミラーリングキットと合わせてご利用ください。

  • iPhoneミラーリングをする場合・・・IF36をご準備ください。
  • アマゾンFireTVを映す場合・・・アマゾンFireTVの他にIF36をご準備ください。

ギャラリー


AVX02
外部入力アダプター    AVX02
希望小売価格:28,000円(税抜)
JANコード:4944799038867


■トヨタ専用 ディスプレイオーディオ外部入力アダプター
■テレビコントローラー機能付
■トヨタ ディスプレイオーディオ付車に外部入力できます。



AVX-SW1
AVX用オプションスイッチ    AVX-SW1
希望小売価格:3,500円(税抜)
JANコード:4944799039246

2020-08-20新発売


■トヨタ ディスプレイオーディオ外部入力アダプター専用
■ステアリングスイッチの無いGRスポーツ系の車種や一部のディスプレイオーディオ付車にAVXシリーズが適合します。
