old_if33


一般的な HDMI 分配器では、スマートフォンのミラーリング映像を分配しようとしても 失敗し、どちらか一方のモニターにしか表示されないことが多々発生します。IF33 はそれらの問題が発生しないようスマートフォン用途に特化して開発された HDMI 分配器です。



インターフェースシリーズ
      ▼有線でミラーリング
      ▼H D M I → R C A
      ▼R C A → H D M I
      ▼HDMI分配器
      ▼HDMIセレクター
      ▼変換ケーブル

インターフェースアダプター IF33は生産終了いたしました。
後継機のインターフェースアダプター IF33Aがございます。
IF33Aの製品ページをご覧ください。>>

IF33
インターフェースアダプター
IF33
生産終了
JANコード:4944799032582


■本製品は、スマートフォンからのHDMI映像を2分配できます。■HDMIモニターを増設したり、追加機器を接続できます。




特徴

HDMIの超高画質映像・音声を保ったまま分配できます。
※分配はソースとなる機器側にて制限があります。ソース側機器のHDCP対応と分配数をお確かめください。



HDMIモニターの増設に最適です。

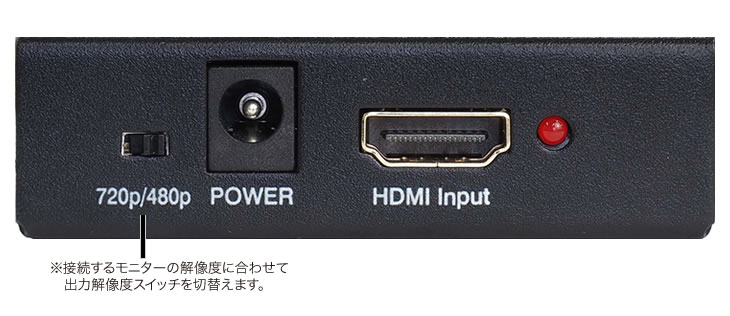

出力解像度の切替えが可能
接続するモニターの解像度に合わせて 本体の出力解像度スイッチで480p/720pに切替えができます。




サポートしているHDMI映像信号の種類と映像出力信号


サポートしているHDMI映像信号の種類と映像出力信号


仕様

IF33本体

電源電圧

DC5V

消費電流

2A(最大)

入力端子

HDMI 標準(A)コネクタメス

出力端子

HDMI 標準(A)コネクタメス×2

外形寸法

70×21×61(W×H×L)mm



USB電源ユニット

入力電圧

DC12V

出力電圧

DC5V

消費電流

2A(最大)

出力電流

3.4A(最大)

出力端子

USBコネクタメス(D+、D-ショート)

外径寸法

78×18×48(W×H×L)mm(本体のみ)

ケーブル長

1.5m



取扱説明書

取扱説明書

仕様


同梱品

  • IF33本体/
  • USB電源ユニット/
  • USB電源ケーブル/
  • 取扱説明書(保証書)/


接続イメージ

配線図


注意事項
  • 接続するHDMI機器、HDMIモニターはHDCPに対応した機器をご利用ください。
  • スマホ以外の機器の映像を分配したい場合には、IF28をご利用下さい。
  • ケーブルを挿抜される時には必ず根元を持って行ってください。
