Home   ナビ取替えキット   純正デッキを社外デッキにしたい   KSX-01

ナビ取替えキット スズキ汎用(全方位モニター付車) KSX-01

純正デッキを取り外して市販デッキ(ナビ)を取り付けるキット
車種 型式 年式 メーカーオプションナビ 適合製品
イグニス FF21S H28/2〜H29/8 メモリーナビゲーション +全方位モニター KSX-01
H29/9〜R2/2 オーディオレス+全方位モニター KSX-01
スイフト ZC13S/53S/83S、ZD53S/83S H29/1〜H29/8 メモリーナビゲーション +全方位モニター KSX-01
スイフト(スポーツ含) ZC13S/33S/43S/53S/83S、ZD53S/83S 29/9〜R2/5 オーディオレス+全方位モニター KSX-01
スペーシア(カスタム含) MK42S H27/6 〜H29/8 メモリーナビゲーション+全方位モニター KSX-01
H29/9〜H29/12 オーディオレス+全方位モニター KSX-01
ソリオ(バンディット含) MA36S H27/8 〜H29/8 メモリーナビゲーション+全方位モニター KSX-01
MA26S/36S/46S H29/9〜H30/7 オーディオレス+全方位モニター KSX-01
ハスラー MR31S/41S H27/12〜H29/8 メモリーナビゲーション+全方位モニター KSX-01
MR41S H29/9〜R2/1 オーディオレス+全方位モニター KSX-01
ラパン HE33S H27/6〜H29/8 メモリーナビゲーション+全方位モニター KSX-01
H29/9〜R4/6 オーディオレス+全方位モニター KSX-01
ワゴン R(スティングレー含) MH35S/MH55S H29/2 〜H29/8 メモリーナビゲーション+全方位モニター KSX-01
H29/9〜R2/1 オーディオレス+全方位モニター KSX-01

※3Dビュー装着車には適合しません。

ナビ取替えキット
KSX-01
希望小売価格:24,200円(税込)
(税抜:22,000円)
JANコード:4944799035347
取扱説明書

■全方位モニターが市販ナビでも使える!! 2DINナビに交換できる!!
■スズキ汎用


KSX-01 KSX-01

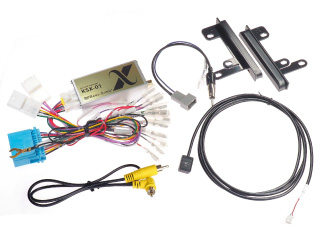

キット構成

  • アダプター本体/
  • カメラビュー切替スイッチ/
  • アンテナ変換ケーブル/
  • ビデオケーブル(0.5m)/
  • サイドパネル(左右各1)/
  • 保証書/
  • 取扱説明書/


特長

純正全方位モニターを生かした市販ナビの取付け

本製品は、通常、純正ナビを交換すると使用できなくなっていた全方位モニターを市販のナビで使用できるようにするためのキットです。

最新ナビが使用できる!

最新ナビに交換できるので、地図や機能が最新の状態で使用できます。Apple社のCar Play対応の市販デッキや、Google社のAndroid Auto対応市販デッキの取り付けも可能になります。

純正カメラを市販ナビでも活用!

純正ナビを市販ナビに交換しても純正で装備されている純正カメラを市販ナビで使用できます。

全方位モニターが使える!

純正ナビを交換しても純正で装備されている全方位モニターを市販デッキに映すことができます。

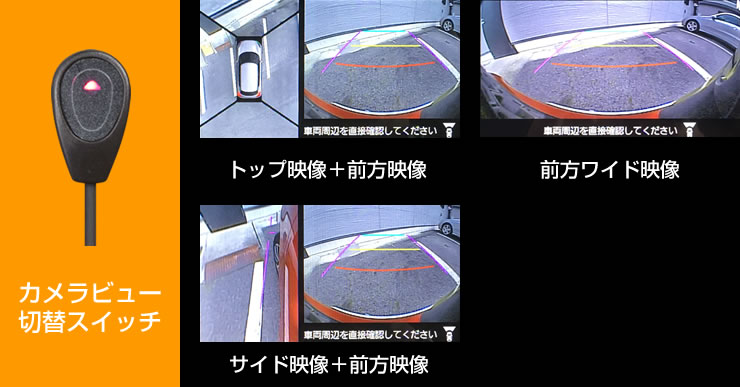

純正の機能はそのまま! 付属のスイッチでカメラ映像を切り替え

表示されるカメラの視点及び進路目安線はKSX-01付属のカメラビュー切替スイッチで変更することができます。
詳しくは「カメラの映像について/ガイド線について」をご覧ください。


音声が鳴る
スピーカー
トゥイーター フロントドア リアドア 全てのスピーカーが鳴ります。

新デッキの
必要事項
スピーカー出力端子 バックカメラ入力端子(RCA)

新デッキの
音響効果
フェダー DSP

純正機器で
使用できるもの※1
ステアリングスイッチ ETC
※2 ※3
※1. グレードやオプションによっては付いていないものがあります。
※2. 取付けされるナビゲーションがステアリングスイッチに対応している場合、車両側のステアリングスイッチの配線とナビの配線を接続すれば使用できるようになります。適合など詳細はナビメーカーにお問い合わせください。
※3. 電源の取り方によっては、純正ETCが動作しなくなることがあります。


対応新デッキ

ナビ取替えキット スズキ汎用(全方位モニター付車) ナビ取替えキット スズキ汎用(全方位モニター付車)
  • 新デッキにはスピーカー出力端子が必要です。
  • 新デッキにはバックカメラ入力端子(RCA)が必要です。


注意事項

  • カメラの映像はバックカメラ入力を使用するため、リバースレンジ以外でカメラを表示させるとナビゲーションの自車位置表示に誤差が生じますが、本製品の仕様によるのもであり、故障ではありません。
  • 適合年式はモデルチェンジ等で変わることがあります。最新の情報は弊社ホームページでご確認ください。
  • 取付け可能な新デッキサイズは、純正のオーディオ交換ガーニッシュのサイズにより異なります。


取付けについて

  • パネルは付属していません。スズキ純正のオーディオ交換ガーニッシュを別途お買い求めください。
  • カメラの表示切替えは付属の「カメラビュー切替スイッチ」にて行います。
  • ステアリングスイッチは取付けされる新ナビ/デッキにより、使用できない場合や別売オプションが必要な場合があります。詳しくは新ナビ/デッキメーカーにてご確認ください。
  • 新ナビ/デッキのガイドライン表示の設定をOFFにしてください。OFFに設定できない場合は、カメラ表示中は新ナビ/デッキのガイドラインが重なって表示されます。


純正システムについて

  • 車両装備のハンズフリーマイク、地デジアンテナ、USBソケットは使用できなくなります。
  • ヘッドアップディスプレイ(メーカーオプションもしくは標準装備)の交差点案内表示は使用できなくなります。

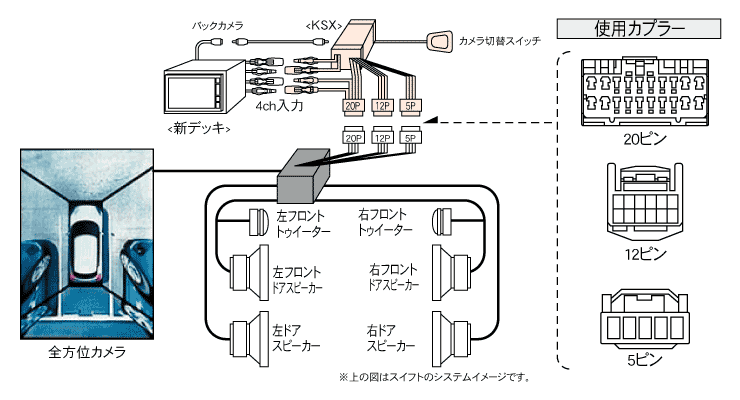

システムイメージ

システム構成図
