マツダ汎用 TOON X

純正オーディオ良音キット

ABOUT TOON X

TOON X 汎用

POINT 1

POINT 1

多様な車種への対応できる汎用モデル

TOON Xを幅広いお客様に楽しんでいただくために、さまざまな車種に対応できるように「汎用モデル」をラインナップしました。※車種の適合がございます。

POINT 2

自由自在に音作りができる!

自由自在に音作りが楽しめる、音響調整専用ソフトを準備。 もっと低音を効かせたい、などお好みに合わせて調整できます。

POINT 2
POINT 3

POINT 3

簡単で安心なカプラーオンで
純正オーディオへの取付けを実現

ビートソニックだからできた簡単取付け仕様。
配線の面倒な加工が不要で、カプラーオンで取付けできます。

音響調整専用ソフトを準備 自由自在に音作りができる

音響調整専用ソフト
自由自在に音作りができる

TOON Xシリーズは高性能DSPが搭載されています。DSP(デジタルシグナルプロセッサー)とは音質劣化が少ないデジタル調整で、車室内という厳しい環境での音質改善に効果的です。次の3つの機能で調整をおこなうことで、スピーカーやオーディオは変えずに純正システムの性能を最大限に引き上げることが可能です。

タイムアライメント調整機能

スピーカーから出る音の到達時間を調整することでより自然な音場を作り出すことをタイムアライメント調整機能といいます。例えば右ハンドルの場合、ドライバー席から見れば右スピーカーの音が先に届いてしまうためボーカルや楽器の音などを正確に捉えることができません。ですが、TOON Xシリーズは、純正スピーカーのタイムアライメントを調整できるので、左右のスピーカーから出る音の時間を時間差でずらし、リスナーの耳に左右同時に音が到達するように設定ができます。リスニングポイントを設定する事で、設定前のぼやけた音を調整し音像をセンターに作りだすことができます。

クロスオーバー調整機能

ある一定以上/以下の周波数だけを再生する機能をフィルター調整機能といいます。設定した周波 数より高い音を再生させるフィルターのことをハイパスフィルター(HPF)、設定した周波数より低 い音を再生させるフィルターのことをローパスフィルター(LPF)といいます。歪んでしまう音をカ ットしたり音を作るときに不要な部分をカットするために使用します。また、サブウーハーを追加し たときなど再生する音域を分割し、純正スピーカーとのバランスを最適化することもできます。

イコライザー調整機能

足りない音域を強調したり、気になる音域をおとなしくさせたり、乱れを補正することで自分好み の音響に調整できる機能をイコライザー機能といいます。 カーオーディオは、クルマの形状やスピーカー位置の影響で音が反射し音響が乱れてしまいます。 TOON Xシリーズはクルマの環境や純正スピーカーの特性にあわせて周波数毎に調整ができるた め、クリアで迫力の有るサウンドを実現できます。

SOUND

音の違いを体感する

純正オーディオの音とTOON Xシリーズ取付後の音の比較

リアルに音を体感できるイベント情報

話題のTOON X シリーズを搭載した
ビートソニックデモカーGR86がさまざまな
イベントに参加します。
切替機がついていますので、
純正との音色の違いが体感できます!
CDやUSBの音源でも視聴ができますので、
ぜひお好きな音源をお持ちになってご体感ください。

TOON Xシリーズ 仕様

本体仕様
入力
出力
アンプ部
DSP部
セットアップ仕様
システム要件

電源

DC12V(マイナスアース)

電源電圧

10V-15V

最大消費電流

15A

消費電流

0.35A(無信号時)

使用ヒューズ

250V、15A、φ5.2×30mm (車両接続用ケーブルに付随)

外部アンプ用リモート端子出力

12V

リモート出力電流

0.1A

周波数特性(+0/-1dB)

20Hz-22kHz

S/N比

105dB

全高調波歪率

0.01%

寸法(W×D×H)mm

170×103×45

質量

900g

車両接続用ハーネス

約2m

ハイレベル

4ch

RCA(AUX)

なし

同軸デジタル

なし

光デジタル

なし

外部デジタル

なし

Bluetooth

なし

スピーカー

4ch

RCA(出力電圧)

6ch(2.2V p-p)

同軸デジタル

なし

光デジタル

なし

リモートアウト

DC12V

最大出力

45W x 4/4Ω(14.4V)

適合インピーダンス

クラス

AB

DSP動作サンプルレート

24bit/48kHz

クロスオーバー

ハイパス/バンドパス/ローパス/バイパス

クロスオーバータイプ(スロープ)

ButterWorth(6、12、18、24、36、48dB/Oct)・Bessel(6、12、18、24、36、48dB/Oct)・Linkwitz(12、24、36、48dB/Oct)

位相調整

0/180度

イコライザ周波数

20Hz-22kHz(最大31バンド)

イコライザモード

パラメトリック・グラフィック

イコライザ調整バンド数

1ch/2ch-31バンド、3ch/4ch-15バンド、5ch/6ch-9バンド

イコライザ調整幅

-15dB~+15dB

イコライザQ特性

0.3〜50.0

タイムアライメント:距離

0〜204cm(サブウーファー、センター:0〜136.0cm)

タイムアライメント:時間

0〜6ms(サブウーファー、センター:0〜4ms)

アライメントステップ(ms/cm/inch)

0.021ms / 0.68cm / 0.27inch

プリセット(本体保存)

6

調整用ソフトウェア

Sound Controller

対応OS

Windows 7、8、10、11

PC-DSP間接続(調整用)

PC側:USB 標準Type-A・DSP側:USB Type-B

Bluetooth

接続なし

Wi-Fi

接続なし

同梱品

DSP機能付きアンプ本体/車両接続用ハーネス/USBケーブル(タイプA/タイプB)(約135cm)/面ファスナー(10cm×2枚)/取扱説明書/保証書

注意事項

Fitting

マツダ汎用適合情報

適合情報がございます。適合情報をご確認の上ご購入ください。

PRODUCT INFO

TOON X DSP-Z1

DSP-Z1

純正オーディオ良音キット TOON X
希望小売価格:52,800円(税込)
(税抜:48,000円)
JAN:4944799041485

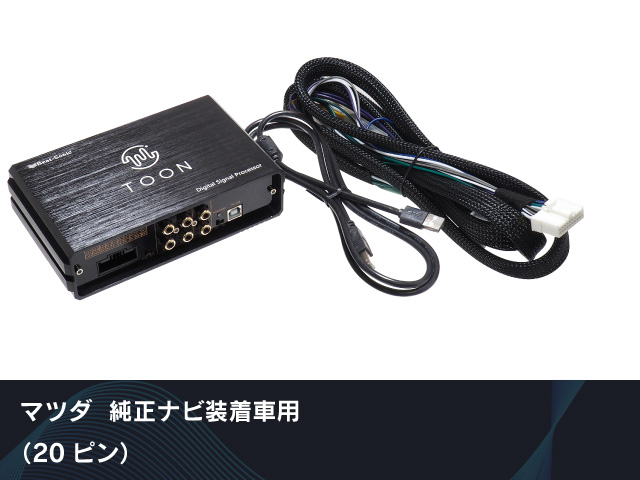

TOON X DSP-Z2

DSP-Z2

純正オーディオ良音キット TOON X
希望小売価格:52,800円(税込)
(税抜:48,000円)
JAN:4944799042000

車種専用品をお探しの場合はラインナップ一覧ページより車種を選択してください。
