ナビ取替えキット ゴルフ/ VWX-10

純正デッキを取り外して市販デッキ(ナビ)を取り付けるキット
ゴルフ 1KAXW,1KAXX,1KBAG,
1KBLP,1KBLX,1KBUBF
H16/6〜H19/1 なし VWX-10
1KAXX,1KBLG,1KBLP,1KBLX,
1KBMY,1KBUBF,1KCAX
H19/1〜H21/8
ゴルフ 1KCAV,1KCAVK,1KCAX,
1KCBZ,1KCCZ, 1KCDL,
1KCDLF,1KCTH,1KCTHK
H21/4〜H25/6
ナビ交換キット
VWX-10
VWX-10
希望小売価格:16,000円(税抜)
JANコード:4944799028486
取扱説明書

■ゴルフ5/6用 純正デッキを取外して市販デッキ(ナビ)を取付けるキットです。

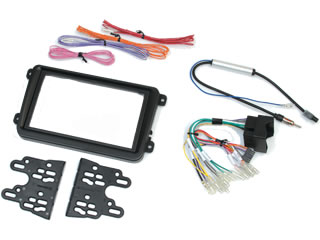

キット構成

  • 配線カプラー
  • アクセサリー
    電源取出し線(赤)
  • イルミネーション
    電源取出し線(橙)
  • リバース信号取出し線(紫)
  • 車速信号取出し線(桃)
  • ポジタップ(小)×4
  • ポジタップ(大)×1
  • アンテナ変換ケーブル
  • パネルセット
  • 保証書
  • 取扱説明書


特長

  • 純正デッキをスピーカー出力付きの市販ナビ・デッキに交換できます。
  • 全てのスピーカーが鳴ります。

音声が鳴る
スピーカー
トゥイーター フロントドア リアドア/トレイ 全てのスピーカーが鳴ります。

新デッキの
必要事項
スピーカー出力端子

新デッキの
音響効果
フェダー DSP

純正機器で
使用できるもの※1
CDチェンジャー ステアリングスイッチ ハンズフリー ETC バックカメラ
× × × × ×
  • ※1.グレードやオプションによっては付いていないものがあります。


対応新デッキ

ナビ取替えキット ゴルフ/ ナビ取替えキット ゴルフ/


注意事項

  • 正規輸入ディーラー車に対応します。
  • 「クロスゴルフ」「GT TSI」「TSIトレンドライン」の各信号線の位置は未確認のため、取付けには弊社CAN-BUSアダプター「FCX-01」を併用してください。
  • プレミアムサウンド付車には取付けできません。
  • 純正ナビ付車は未確認です。


取り付けについて

  • 本製品はCAN-BUSアダプター(FCX-01)に対応しています。ナビゲーション取付けの際には、誤配線防止のため、併用をお勧めします。
  • パネルの開口部は174mm×98mmとなりますのでデッキ・ナビのノーズ寸法がこのサイズを超える場合は取付けできません。また、寸法内でもノーズ開閉時にはパネルと干渉する場合がありますのでご注意ください。
  • 市販ナビ・デッキの奥行きが190mm(コネクタ突起部を含む)を越えるデッキは一部車両側に干渉するため、取付けができないことがあります。(ゴルフ后防ず車両と市販ナビ・デッキが干渉しないことを確認してください。
  • 市販ナビ・デッキの奥行きが200mm(コネクタ突起部を含む)を越えるデッキは一部車両側に干渉するため、取付けができないことがあります。(ゴルフ此防ず車両と市販ナビ・デッキが干渉しないことを確認してください。
  • 車両側アンテナプラグが2つの場合でも、本製品は1つしか接続できません。取付けられるナビにFM-VICS用アンテナの接続が必要なときは、市販のアンテナ分岐ケーブルを使用してください。
  • START/STOPシステム付車に取付けた場合、アイドリングストップでエンジン が再始動した際にアクセサリー電源が不安定になることがあります。アクセサリー電源が不安定な場合はアイドリングストップ対策アダプター(FDX-01)をご使用ください。
  • アクセサリー電源、イルミネーション電源、リバース信号は取付けられた機器により、正常に認識できない場合があります。その場合は認識しない配線にスタート/ストップシステム対策アダプター「 FDX-01」(別売)をご使用ください。


純正システムについて

  • パークディスタンスコントロール/オプティカルパーキングシステム付車は、センサーの表示はされなくなります。パークディスタンスコントロール警告音はスピーカーから出力されます。
  • スピードメーター裏にて車速信号を取得していますので、ナビとのマッチングによりナビ表示に誤差が出る可能性があります。

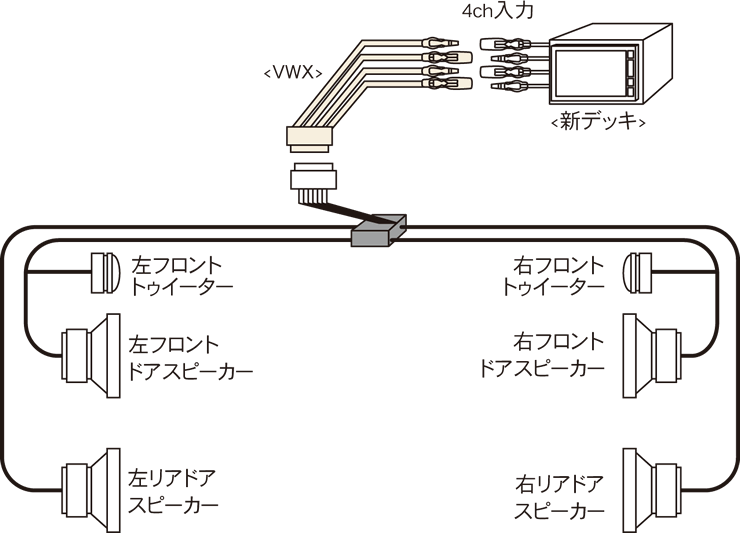

システムイメージ

システム構成図


別売オプションパーツについて

CAN-BUSアダプターFCX-01
CAN-BUSアダプター
FCX-01
VWX-10に接続してCAN-BUSの通信信号を変換し、市販ナビ・オーディオの取付けに必要な電源/信号線を取出すことができます。
付属パワーブーストケーブルを接続することにより、アクセサリー電源の出力は3Aまで取出すことができます。
FCX-01詳細ページへ
スタート/ストップシステム対策アダプターFDX-01
スタート/ストップシステム
対策アダプター
FDX-01
START/STOPシステム付車でアイドリングストップからの再スタート時に市販ナビ・デッキが再起動するのを防ぎます。
FDX-01詳細ページへ
