デジタルインプット アルファード/ヴェルファイア用 HVXT01


デジタルインプット アルファード/ヴェルファイア用 HVXT01

純正システムに映像が入力できるようになる (HVXT01適合車種)
車種 型式 適合年式 純正装備 適合製品
アルファード
(ハイブリット含む)
AYH30W/AGH30W/AGH35W/GGH30W/GGH35W R02/01- T-Connect SDナビ+JBLプレミアムサウンドシステム HVXT01
ディスプレイオーディオ 取付不可
(AVX02で入力可能)
ヴェルファイア
(ハイブリット含む)
AYH30W/AGH30W/AGH35W/GGH30W/GGH35W R02/01- T-Connect SDナビ+JBLプレミアムサウンドシステム HVXT01
ディスプレイオーディオ 取付不可
(AVX02で入力可能)

※純正装備がわからない場合は「純正装備の見分け方」をご覧ください。

特徴

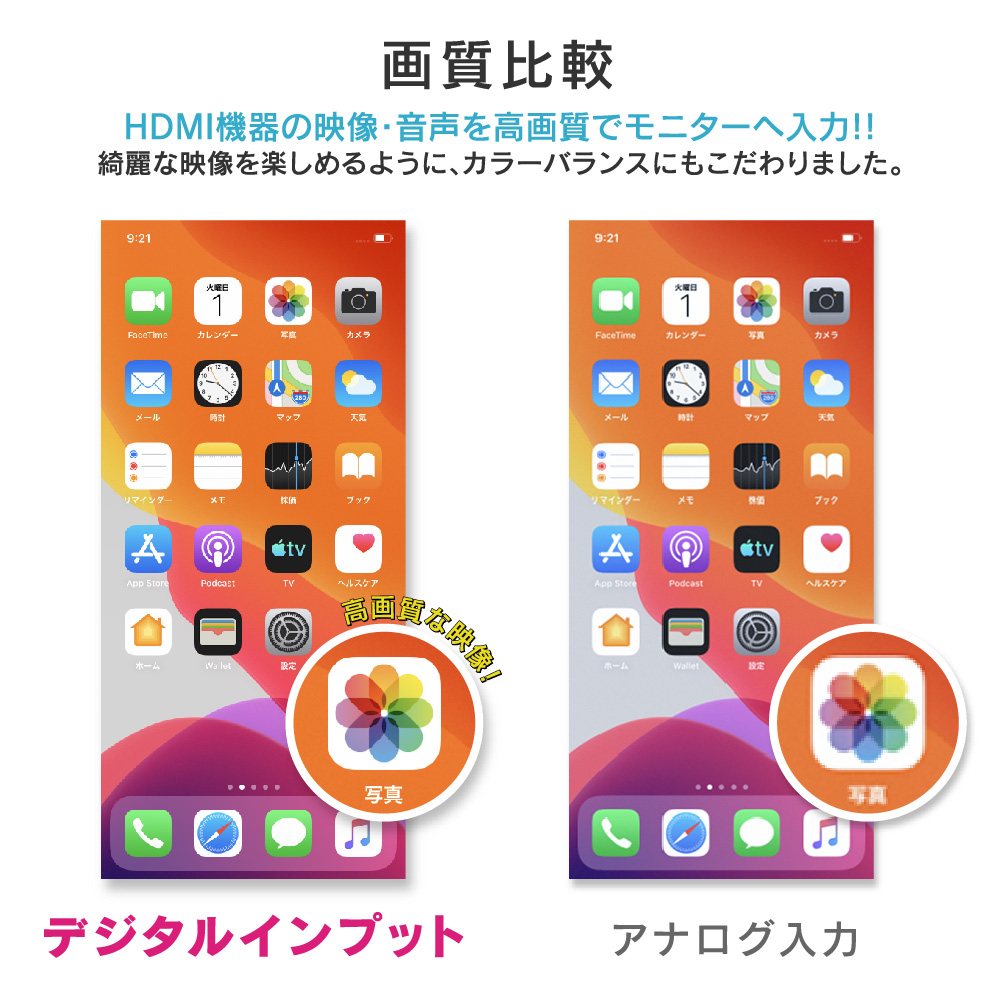

トヨタ アルファード/ヴェルファイアの純正モニターに高画質のデジタル映像を映すことができます

適合車種:アルファード/ヴェルファイア (R2/1〜)
(T-Connect SDナビゲーションシステム+JBLプレミアムサウンドシステム専用)

今まで不可能だったメーカーオプションナビ(SDナビ)への映像と音声の入力が可能になります。
入力にはHDMIを採用、スマートフォンやデジタル映像機器をつなぐことによって、純正モニターと純正スピーカーで妥協のない最高の映像体験が可能です。

トヨタ アルファード/ヴェルファイアの純正モニターに高画質のデジタル映像を映すことができます

HVXT01のHDMI入力にiPhoneやFire TV Stickなどを接続すればYouTubeなどを映すことができます

音声は車両スピーカーからでます。

HVXT01のHDMI入力にiPhoneやFire TV Stickなどを接続すればYouTubeなどを映すことができます<br />

カプラーオンで取付可能

専用設計によるカプラーオンなので、純正配線を傷つけることなく簡単に接続することができます。

純正リアモニターにも出力可能!

アルファード/ヴェルファイア純正リアモニター(13.3インチリヤシートエンターテインメントシステム)には、HDMI入力端子が装備されているので、弊社別売のHDMI分配器(IF33A)を使用すれば、HVXT01で入力した映像をリアモニターでも楽しむことが可能です。
詳しくは接続例の「純正リアモニターに接続する場合」をご覧ください。

純正リアモニターにも出力可能!

純正品のような操作性・高速応答

外付けスイッチを使用しないスマートな設計で、操作も簡単です。純正ナビなどの機能はそのまま使用できます。

給電用USB端子付き

接続機器の電源をHVXT01から取ることができます。また、HDMI延長ケーブルとUSB延長ケーブル(各2m、オス-メスコネクタ)が付属しているため、取付の自由度が高い製品です。

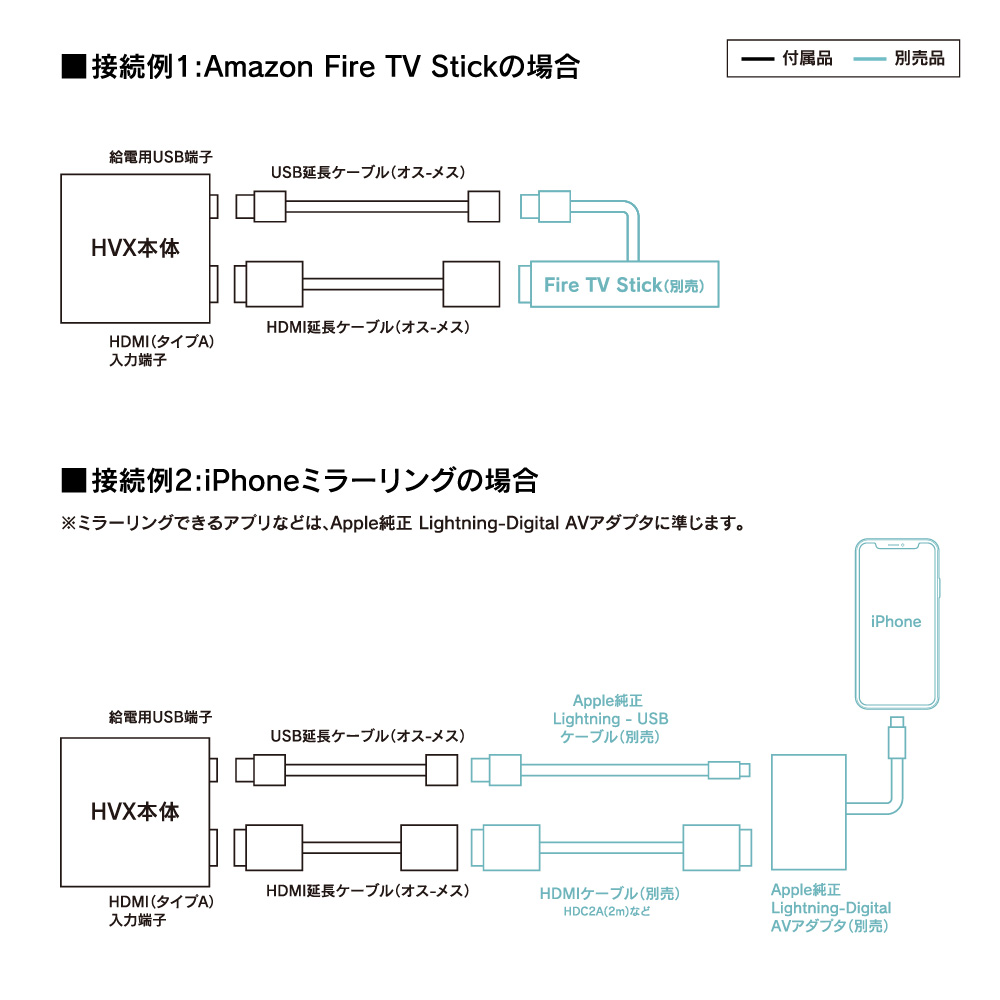

接続例

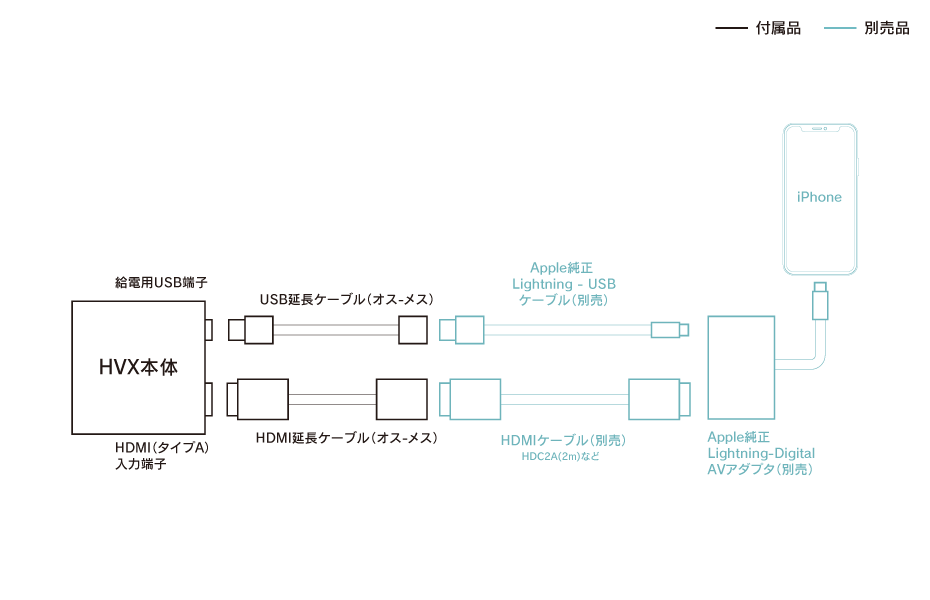

iPhoneミラーリングの場合

※ミラーリングできるアプリなどは、Apple純正 Lightning-Digital AVアダプタに準じます。

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT01 1
ビートソニック HDMIケーブル(2m) HDC2A 1 製品詳細
アップル Lightning-Digital AVアダプタ - 1 別途ご用意ください
アップル Lightning-USBケーブル - 1 別途ご用意ください
アップル iPhoneもしくはiPad - 1 別途ご用意ください

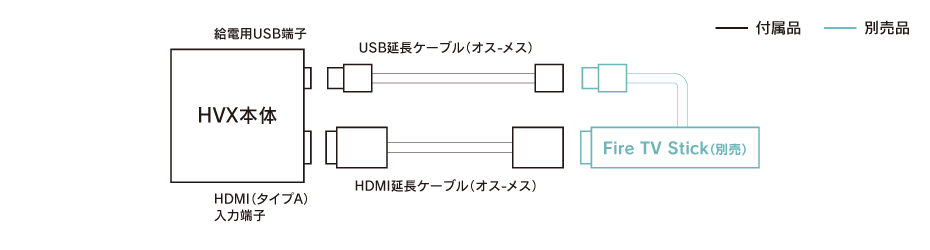

Amazon Fire TV Stickの場合

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT01 1
アマゾン Fire TV Stick - 1 別途ご用意ください
デザリング可能なスマートフォンもしくは、モバイルWiFiルーター - 1 別途ご用意ください

純正リアモニターに接続する場合

※HDMI入力付きの市販リアモニターも同様の接続で映像を映すことができます。
※純正リアモニターの操作・設定方法は取扱説明書の「純正リアモニターでHVXT01で入力した映像に切替える方法」をご覧ください。

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT01 1
ビートソニック HDMI 2分配器 IF33A 1 製品詳細
ビートソニック HDMIケーブル(2m) HDC2A 2 製品詳細
ビートソニック HDMIケーブル(5m) HDC6 1 製品詳細
アップル Lightning-Digital AVアダプタ - 1 別途ご用意ください
アップル Lightning-USBケーブル - 1 別途ご用意ください
アップル iPhoneもしくはiPad - 1 別途ご用意ください

※:IF33Aの設置場所によって必要なHDMIケーブルの長さは変わります。

仕様

デジタルインプット HVXT01

電源電圧 DC12V
本体外形寸法 100mm×109mm×23mm(W×L×H)
本体重量 170g(本体のみ)
HDMI端子 タイプA
給電用USB端子 5V/2.4A(急速充電対応)
最大解像度 1080p(1920×1080)60Hz/59.94Hz/50Hz
取扱説明書 取扱説明書
動画で説明
純正デッキ/モニター取外し手順
取り外し説明書
取外し手順一覧ページはこちら

仕様


純正装備の見分け方

アルファード/ヴェルファイアの「ディスプレイオーディオ」と「T-Connect SDナビゲーション+JBLプレミアムサウンドシステム」の見分け方になります。純正装備の種類によって入力機器が違いますので、ご確認の上ご購入ください。

仕様

※ディスプレイオーディオ付車の場合はディスプレイオーディオ用外部入力アダプター「AVX02」の製品ページをご覧ください。

走行中の視聴について

当製品を取扱説明書に沿って取付した場合、走行中に純正ナビで映像を視聴することができません。
同乗者のために走行中視聴したい場合は、以下の別売りテレビコントローラーが必要になります。※1※2※3

注意

  • カーナビアプリ等を使用する場合であっても、走行中にスマートフォンの操作や画面の注視は行わないでください。
  • スマートフォンを操作するときは、安全な場所に停車し、シフトレンジをPに入れ、パーキングブレーキを作動させてから行ってください。
TVK

TVK-70

付属のスイッチで視聴を操作する
テレビコントローラー

STN

STN7028

純正ステアリングスイッチで視聴を操作する
テレビナビコントローラー

アルファード(ハイブリット含む) 年式:R02/01-現在

純正装備 適合製品 取付位置 注意事項 価格
T-Connect SDナビゲーションシステムJBLプレミアムサウンドシステム TVK-70 センターコンソール下AVNユニット裏側 ※1※2※3 10,780円(税込)
(税抜:9,800円)
STN7028 センターコンソール下AVNユニット裏側 ※1※2※3 27,500円(税込)
(税抜:25,000円)

ヴェルファイア(ハイブリット含む) 年式:R02/01-現在

純正装備 適合製品 取付位置 注意事項 価格
T-Connect SDナビゲーションシステムJBLプレミアムサウンドシステム TVK-70 センターコンソール下AVNユニット裏側 ※1※2※3 10,780円(税込)
(税抜:9,800円)
STN7028 センターコンソール下AVNユニット裏側 ※1※2※3 27,500円(税込)
(税抜:25,000円)
※1:
HVXT01で入力した映像のみを走行中、純正モニター表示する場合は、別売りテレビコントローラーは必要ありません。その場合は、HVXT01の車両接続用ハーネスの車速信号線(青線)はケーブルAに接続しないでください。(接続すると走行中に画面表示されなくなります。)車速信号線をケーブルAに接続しないときは、他の配線と束ねて養生をしてください。
※2:
HVXT01の配線とテレビコントローラーを接続する順序によって、純正機能とHVXT01で入力した映像の両方をテレビコントローラーのスイッチで一括制御することができます。取付け順序の詳細は下記配線図をご覧ください。
※3:
他社製のキットを使用した場合の動作は保証できません。

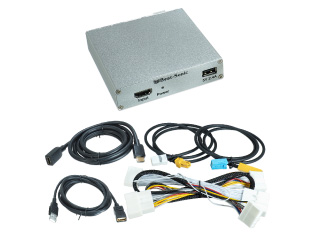

同梱品

  • HVX本体/
  • 車両接続用ハーネス/
  • GVIFケーブル(2種類)/
  • ポジタップ/
  • 両面テープ/
  • ウレタンシート/
  • HDMI延長ケーブル(オス-メス 2m)/
  • USB延長ケーブル(オス-メス 2m)/
  • 取扱説明書(保証書)/

注意事項

  • ディスプレイオーディオ(9インチディスプレイ)装備車には適合しません。
  • 本製品のお取り付けは必ず専門技術のあるお店にご依頼ください。
  • 機器接続用のHDMIケーブルは付属しません。
  • 本機のUSB端子は給電用です。通信やメUSBメモリなどの再生はできません。
  • 電源投入時やHDMIケーブル挿抜時などポップ音(ボツ音)がする場合がありますが、故障ではありません。
  • ステアリングスイッチで接続機器の操作はできません。
  • iPhoneなどを接続した場合、アプリによって別途通信パケットを消費することがあります。

ギャラリー


HVXT01
デジタルインプットインターフェース
HVXT01
希望小売価格:69,300円(税込)
(税抜:63,000円)
JANコード:4944799039833


■トヨタ アルファード/ヴェルファイア用
■純正モニターにHDMIでFire TV Stick、スマホなどの映像を入力できます。
