デジタルインプット ハリアー用 HVXT02


デジタルインプットTOP
デジタルインプット ハリアー用 HVXT02

純正システムに映像が入力できるようになる
車種 型式 適合年式 純正装備 適合製品
ハリアー
(ハイブリット含む)		 AXUH80/AXUH85/MXUA80/MXUA85 R02/06- T-Connect SDナビ＋JBLプレミアムサウンドシステム HVXT02
ディスプレイオーディオ 取付不可
(AVX02で入力可能)

※純正装備がわからない場合は「純正装備の見分け方」をご覧ください。

特徴

トヨタ ハリアーの純正モニターに高画質のデジタル映像を映すことができます

適合車種：ハリアー (R2/6〜)
(T-Connect SDナビゲーションシステム＋JBLプレミアムサウンドシステム専用)

今まで不可能だったメーカーオプションナビ（SDナビ）への映像と音声の入力が可能になります。
入力にはHDMIを採用、スマートフォンやデジタル映像機器をつなぐことによって、純正モニターと純正スピーカーで妥協のない最高の映像体験が可能です。

トヨタ ハリアーの純正モニターに高画質のデジタル映像を映すことができます

HVXT02のHDMI入力にiPhoneやFire TV Stickなどを接続すればYouTubeなどを映すことができます

音声は車両スピーカーからでます。

HVXT02のHDMI入力にiPhoneやFire TV Stickなどを接続すればYouTubeなどを映すことができます<br />

ハリアーの大画面モニターをフルサイズで楽しむ！

HVXT02で入力した映像は純正スイッチを使って3種類の表示モードが切り替えられます。(Normal、Broad、Full)

※表示モードの変更はHVXT02に接続した機器の映像のみです。
純正TV,地図画面はHVXT02を取り付けても全画面表示はできません。(表示モードの切り替えはできません。)

ハリアーの大画面モニターをフルサイズで楽しむ！

カプラーオンで取付可能

専用設計によるカプラーオンなので、純正配線を傷つけることなく簡単に接続することができます。

純正品のような操作性・高速応答

外付けスイッチを使用しないスマートな設計で、操作も簡単です。純正ナビなどの機能はそのまま使用できます。
また、映像に対して音声の遅延がありません。

純正品のような操作性・高速応答

給電用USB端子付き

接続機器の電源をHVXT02から取ることができます。また、HDMI延長ケーブルとUSB延長ケーブル（各2m、オス-メスコネクタ）が付属しているため、取付の自由度が高い製品です。

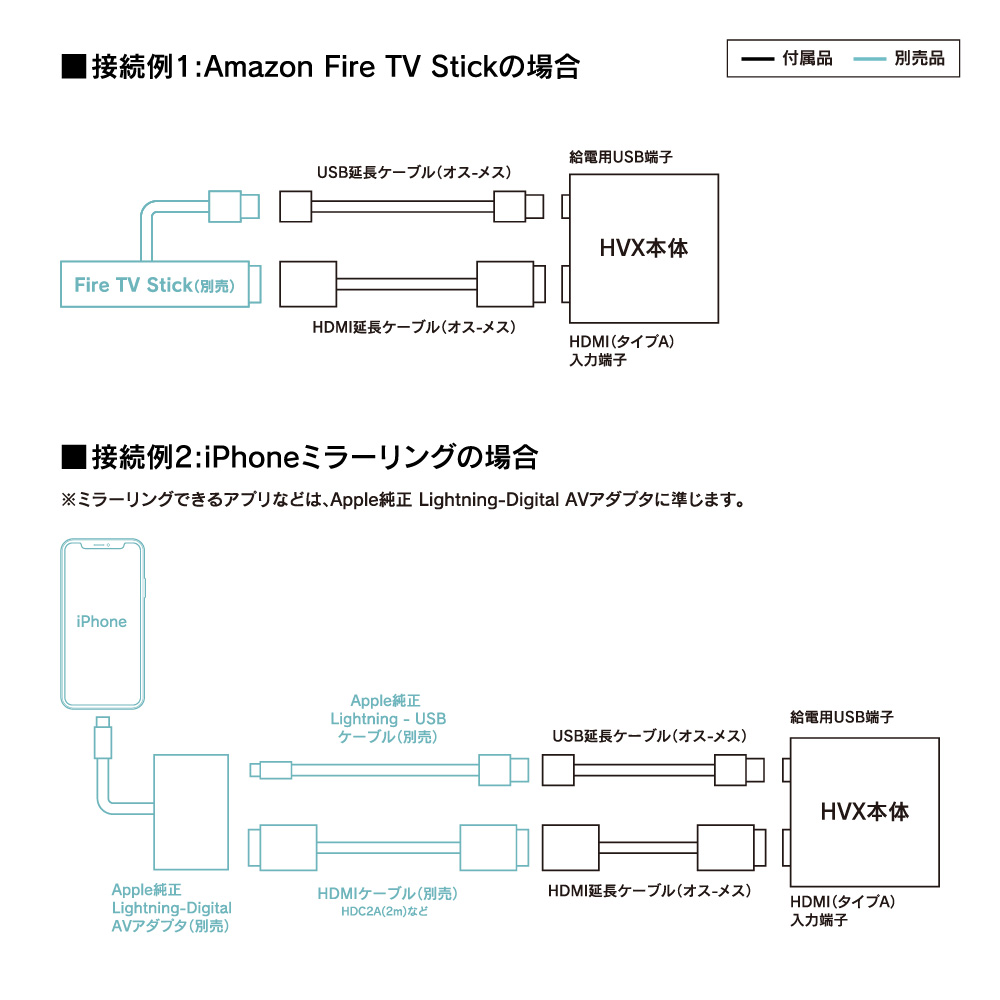

接続例

iPhoneミラーリングの場合

※ミラーリングできるアプリなどは、Apple純正 Lightning-Digital AVアダプタに準じます。

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT02 1
ビートソニック HDMIケーブル(2m) HDC2A 1 製品詳細
アップル Lightning-Digital AVアダプタ - 1 別途ご用意ください
アップル Lightning-USBケーブル - 1 別途ご用意ください
アップル iPhoneもしくはiPad - 1 別途ご用意ください

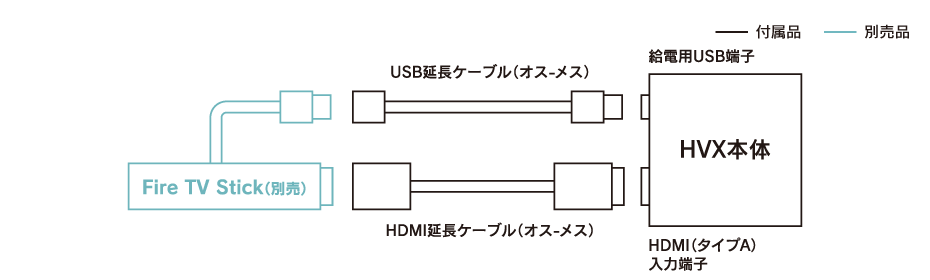

Amazon Fire TV Stickの場合

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT02 1
アマゾン Fire TV Stick - 1 別途ご用意ください
デザリング可能なスマートフォンもしくは、モバイルWiFiルーター - 1 別途ご用意ください

仕様

デジタルインプット HVXT02

電源電圧 DC12V
本体外形寸法 W100×H23×D109（mm）
本体重量 170g（本体のみ）
HDMI端子 タイプA
給電用USB端子 5V/2.4A（急速充電対応）
最大解像度 1080p（1920×1080）60Hz/59.94Hz/50Hz
取扱説明書 取扱説明書
純正デッキ/モニター取外し手順
 取り外し説明書
取外し手順一覧ページはこちら

仕様


純正装備の見分け方

ハリアーの「ディスプレイオーディオ」と「T-Connect SDナビゲーション+JBLプレミアムサウンドシステム」の見分け方になります。純正装備の種類によって入力機器が違いますので、ご確認の上ご購入ください。

仕様

※ディスプレイオーディオ付車の場合はディスプレイオーディオ用外部入力アダプター「AVXシリーズ」の製品ページをご覧ください。

走行中の視聴について

当製品を取扱説明書に沿って取付した場合、走行中に純正ナビで映像を視聴することができません。
同乗者のために走行中視聴したい場合は、以下の別売りテレビコントローラーが必要になります。※1※2※3

注意

  • カーナビアプリ等を使用する場合であっても、走行中にスマートフォンの操作や画面の注視は行わないでください。
  • スマートフォンを操作するときは、安全な場所に停車し、シフトレンジをPに入れ、パーキングブレーキを作動させてから行ってください。　
TVK

TVK-70

付属のスイッチで視聴を操作する
テレビコントローラー

ハリアー(ハイブリット含む) 年式：R02/06--現在

純正装備 適合製品 取付位置 注意事項 価格
T-Connect SDナビゲーションシステムJBLプレミアムサウンドシステム TVK-70 ナビユニット裏側 ※1※2※3 10,780円(税込)
(税抜:9,800円)
※1：
HVXT02で入力した映像のみを走行中、純正モニター表示する場合は、別売りテレビコントローラーは必要ありません。その場合は、HVXT02の車両接続用ハーネスの車速信号線（青線）はケーブルAに接続しないでください。（接続すると走行中に画面表示されなくなります。）車速信号線をケーブルAに接続しないときは、他の配線と束ねて養生をしてください。
※2：
HVXT02の配線とテレビコントローラーを接続する順序によって、純正機能とHVXT02で入力した映像の両方をテレビコントローラーのスイッチで一括制御することができます。取付け順序の詳細は下記配線図をご覧ください。
取付順序配線図
※3：
他社製のテレビキットを使用した場合の動作は保証できません。

テレビナビコントローラー適合表へのリンク

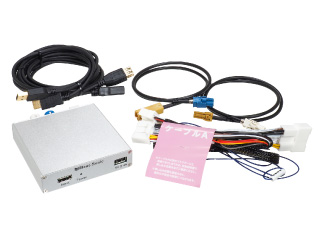

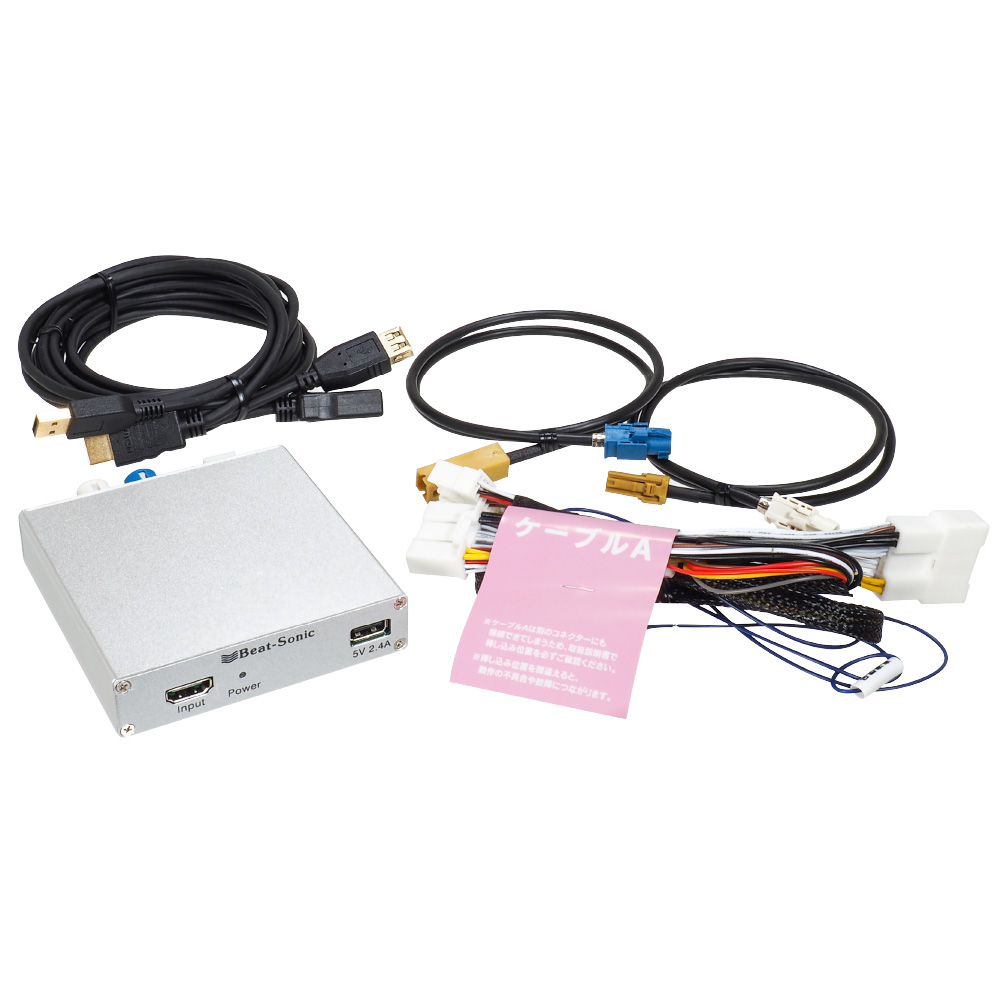

同梱品

  • HVX本体／
  • 車両接続用ハーネス／
  • GVIFケーブル（2種類）／
  • ポジタップ／
  • 両面テープ／
  • ウレタンシート／
  • HDMI延長ケーブル（オス-メス 2m）／
  • USB延長ケーブル（オス-メス 2m）／
  • 取扱説明書（保証書）／

注意事項

  • ディスプレイオーディオ（８インチディスプレイ）装備車には適合しません。
  • HDMIケーブルは付属しません。
  • 本機のUSB端子は給電用です。通信やUSBメモリなどの再生はできません。
  • 電源投入時やHDMIケーブル挿抜時などポップ音（ボツ音）がする場合がありますが、故障ではありません。
  • ステアリングスイッチで接続機器の操作はできません。
  • 情報画面（交通情報やETC料金案内等）が表示されてから外部入力映像に復帰するとき、黒画面が数秒間表示されることがあります。
    ※外部入力映像の視聴中に発生することがあります。
  • iPhoneなどを接続した場合、アプリによって別途通信パケットを消費することがあります。

ギャラリー


HVXT02
デジタルインプットインターフェース
HVXT02
希望小売価格:71,500円(税込)
(税抜:65,000円)
JANコード：4944799040365

■トヨタ ハリアー用
■HDMI入力機能が追加されます。■純正モニターにHDMIでFire TV Stick、スマホなどの映像を入力できます。
