デジタルインプット ランドクルーザー300/クラウン220系/MIRAI用 HVXT03


デジタルインプット ランドクルーザー300/クラウン220系/MIRAI用 HVXT03

純正システムに映像が入力できるようになる

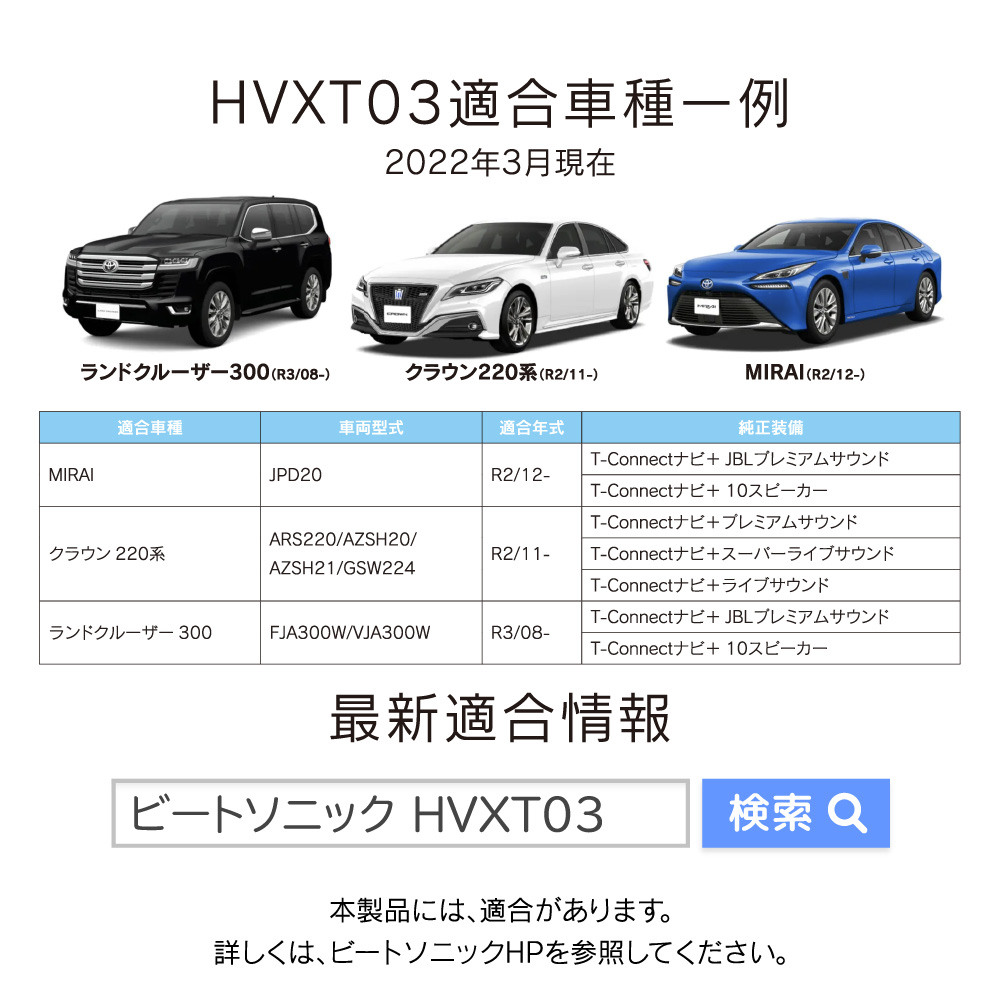

車種 型式 適合年式 純正装備 適合製品
MIRAI JPD20 R02/12-R04/12 T-Connectナビ+JBLプレミアムサウンド(12.3インチ) HVXT03
T-Connectナビ+10スピーカー(12.3インチ) HVXT03
クラウン220系 ARS220/AZSH20/AZSH21/GSW224 R02/11-R04/09 T-Connectナビ+プレミアムサウンド(12.3インチ) HVXT03
T-Connectナビ+スーパーライブサウンド(12.3インチ) HVXT03
T-Connectナビ+ライブサウンド(12.3インチ) HVXT03
ランドクルーザー
(GRスポーツ含む)
FJA300W/VJA300W R03/08- T-Connectナビ+JBLプレミアムサウンド(12.3インチ) HVXT03
T-Connectナビ+10スピーカー(12.3インチ) HVXT03
ディスプレイオーディオ(9インチ) 取付不可
(AVX02で入力可能)

※クラウン220系前期(H30/06-R02/11)の映像入力をお探しの方はデジタルインプット HVXT05のページをご覧ください。

特徴

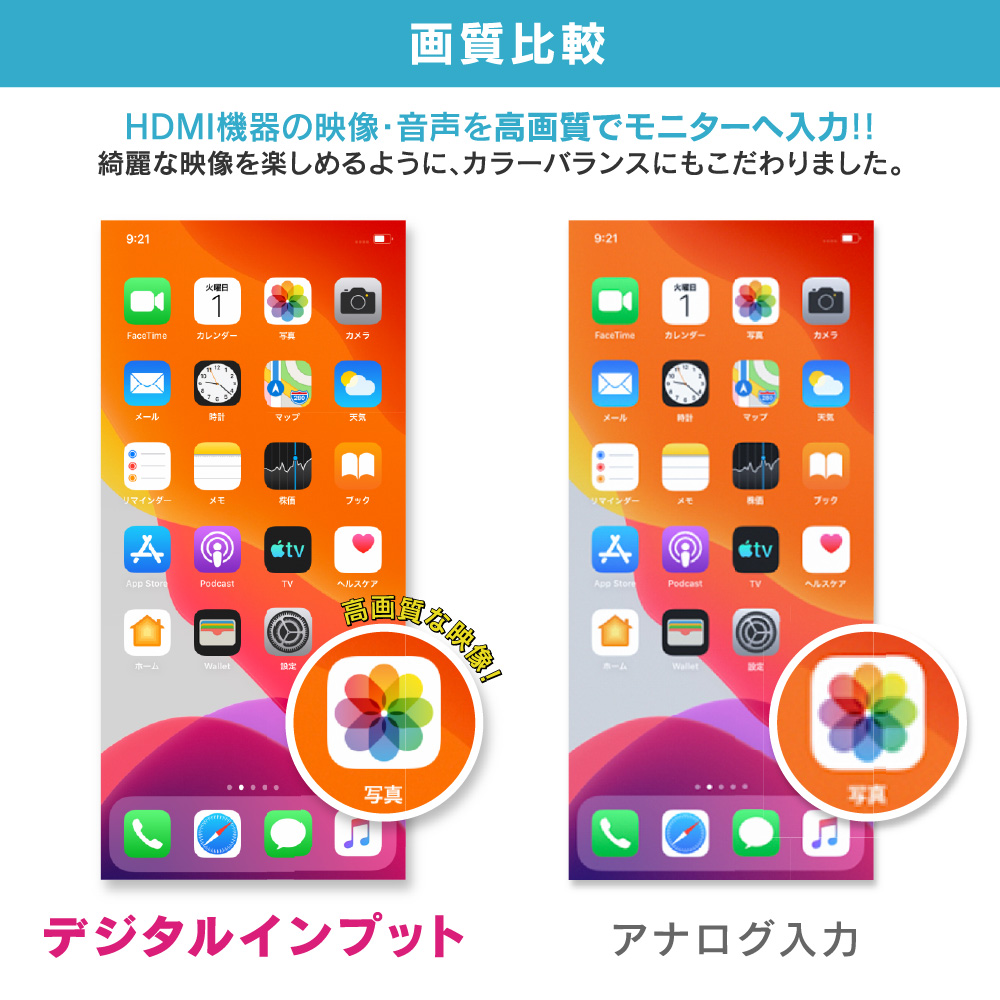

純正モニターに高画質のデジタル映像を映すことができます

今まで不可能だったメーカーオプションナビへの映像と音声のデジタル入力が可能になります。
入力にはHDMIを採用、スマートフォンやデジタル映像機器をつなぐことによって、純正モニターと純正スピーカーで妥協のない最高の映像体験が可能です。

純正モニターに高画質のデジタル映像を映すことができます

HVXT03のHDMI入力にiPhoneやFire TV Stickなどを接続すればYouTubeなどを映すことができます

音声は車両スピーカーからでます。

HVXT03のHDMI入力にiPhoneやFire TV Stickなどを接続すればYouTubeなどを映すことができます<br />

大画面モニターをフルサイズで楽しむ!

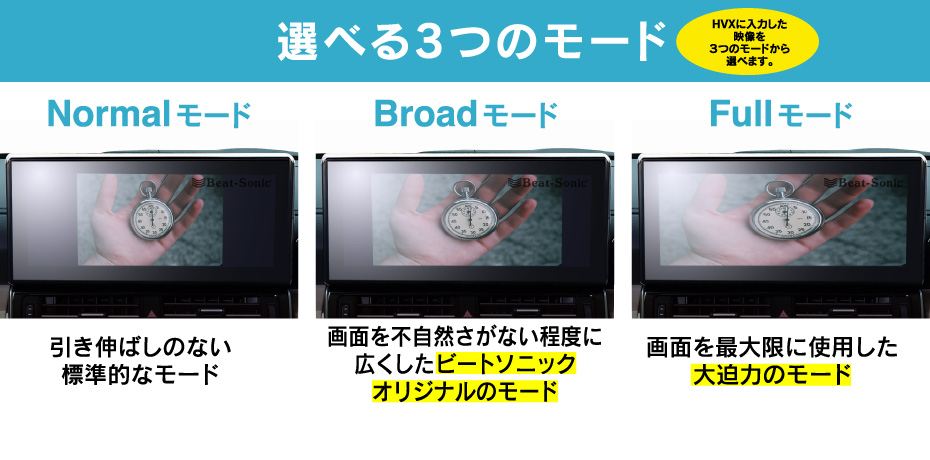

HVXT03で入力した映像は純正スイッチを使って3種類の表示モードが切り替えられます。(Normal、Broad、Full)

※表示モードの変更はHVXT03に接続した機器の映像のみです。
純正TV,地図画面はHVXT03を取り付けても全画面表示はできません。(表示モードの切り替えはできません。)

大画面モニターをフルサイズで楽しむ!

カプラーオンで取付可能

専用設計によるカプラーオンなので、純正配線を傷つけることなく簡単に接続することができます。

純正リアモニターにも出力可能!

ランクル300純正リアモニター(リアシートエンターテインメントシステム)には、リアモニター用HDMI入力端子が装備されているので、弊社別売のHDMI分配器(IF33A)を使用すれば、HVXT03で入力した映像をリアモニターでも楽しむことが可能です。
詳しくは接続例の「純正リアモニターに接続する場合」をご覧ください。

純正リアモニターにも出力可能!

純正品のような操作性・高速応答

外付けスイッチを使用しないスマートな設計で、操作も簡単です。純正ナビなどの機能はそのまま使用できます。
また、映像に対して音声の遅延がありません。

純正品のような操作性・高速応答

給電用USB端子付き

接続機器の電源をHVXT03から取ることができます。また、HDMI延長ケーブルとUSB延長ケーブル(各2m、オス-メスコネクタ)が付属しているため、取付の自由度が高い製品です。

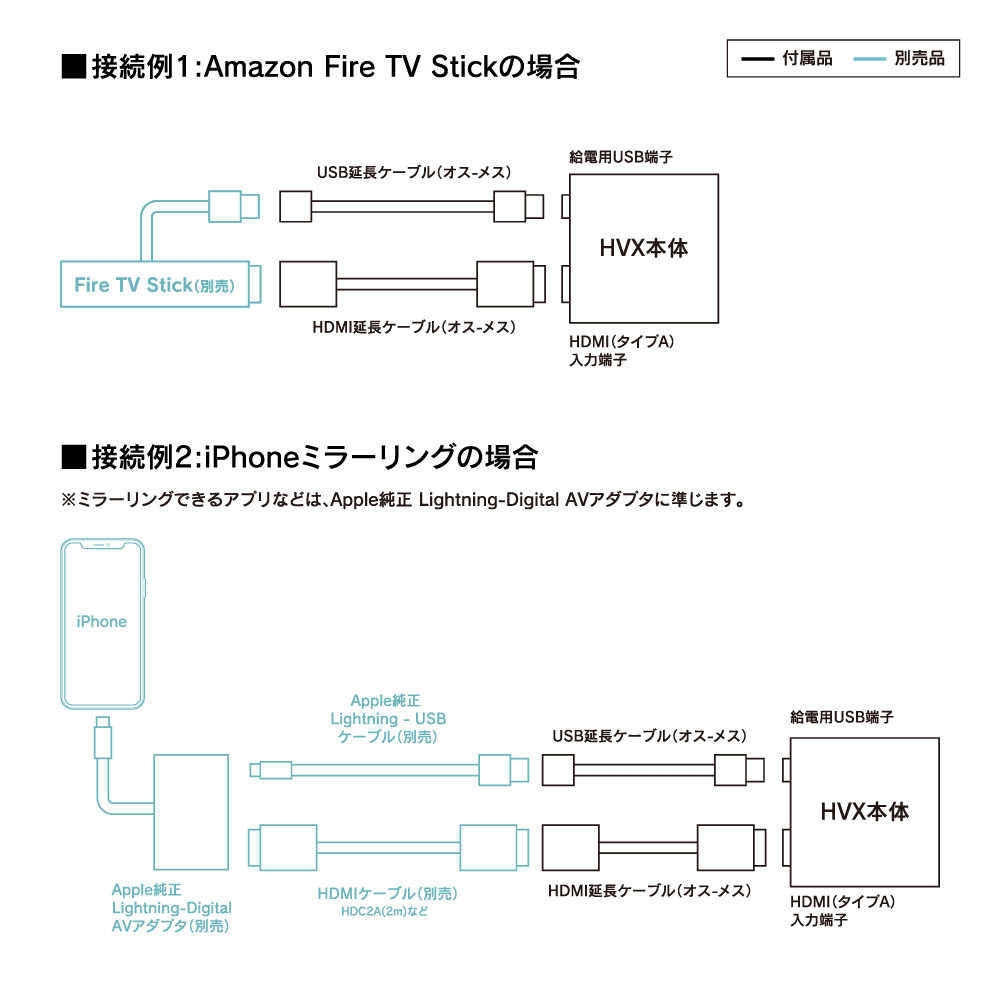

接続例

iPhoneミラーリングの場合

※ミラーリングできるアプリなどは、Apple純正 Lightning-Digital AVアダプタに準じます。

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT03 1
ビートソニック HDMIケーブル(2m) HDC2A 1 製品詳細
アップル Lightning-Digital AVアダプタ - 1 別途ご用意ください
アップル Lightning-USBケーブル - 1 別途ご用意ください
アップル iPhoneもしくはiPad - 1 別途ご用意ください

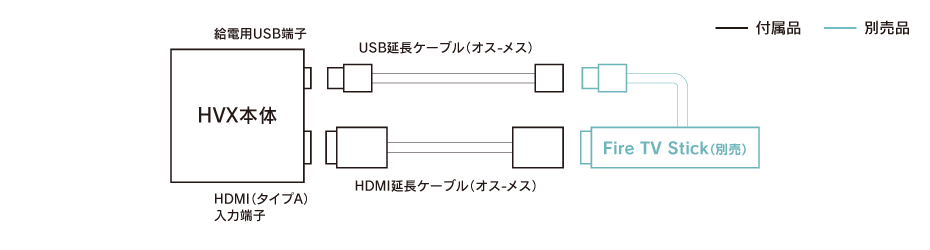

Amazon Fire TV Stickの場合

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT03 1
アマゾン Fire TV Stick - 1 別途ご用意ください
デザリング可能なスマートフォンもしくは、モバイルWiFiルーター - 1 別途ご用意ください

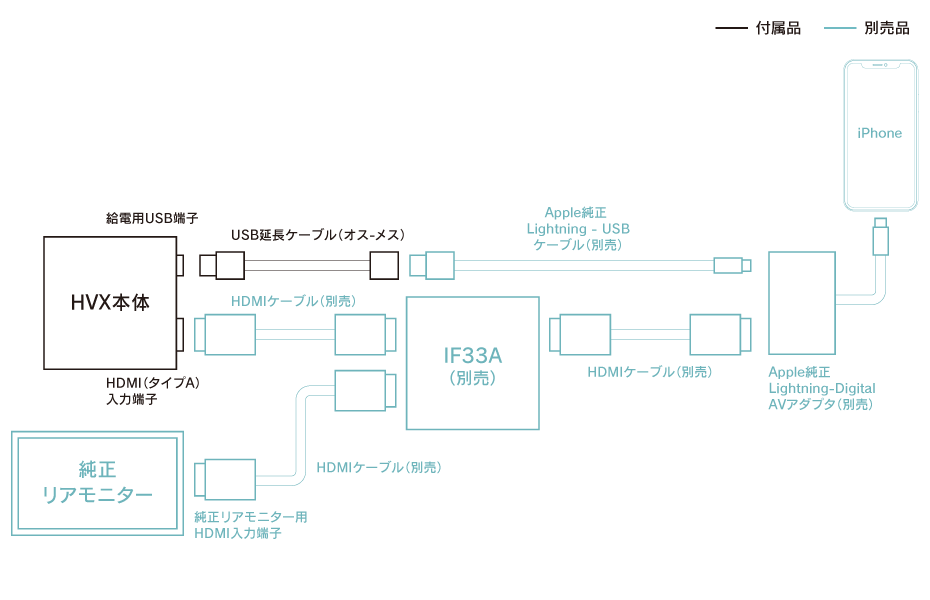

純正リアモニターに接続する場合

※HDMI入力付きの市販リアモニターも同様の接続で映像を映すことができます。
※純正リアモニターの操作・設定方法は取扱説明書の「純正リアモニターでHVXT03で入力した映像に切替える方法」をご覧ください。

接続イメージ
上記接続で使用する製品
メーカー 製品 型番 数量
ビートソニック デジタルインプット HVXT03 1
ビートソニック HDMI 2分配器 IF33A 1 製品詳細
ビートソニック HDMIケーブル(2m) HDC2A 2 製品詳細
ビートソニック HDMIケーブル(5m) HDC6 1 製品詳細
アップル Lightning-Digital AVアダプタ - 1 別途ご用意ください
アップル Lightning-USBケーブル - 1 別途ご用意ください
アップル iPhoneもしくはiPad - 1 別途ご用意ください

※:IF33Aの設置場所によって必要なHDMIケーブルの長さは変わります。

仕様

デジタルインプット HVXT03

電源電圧 DC12V
本体外形寸法 W100×H23×D109(mm)
本体重量 170g(本体のみ)
HDMI端子 タイプA
給電用USB端子 5V/2.4A(急速充電対応)
最大解像度 1080p(1920×1080)60Hz/59.94Hz/50Hz
取扱説明書 取扱説明書
純正デッキ/モニター取外し手順
取外し手順一覧ページはこちら

仕様


走行中の視聴について

当製品を取扱説明書に沿って取付した場合、走行中に純正ナビで映像を視聴することができません。
同乗者のために走行中視聴したい場合は、以下の別売りテレビコントローラーが必要になります。※1※2※3

注意

  • カーナビアプリ等を使用する場合であっても、走行中にスマートフォンの操作や画面の注視は行わないでください。
  • スマートフォンを操作するときは、安全な場所に停車し、シフトレンジをPに入れ、パーキングブレーキを作動させてから行ってください。
TVK

TVK-70

付属のスイッチで視聴を操作する
テレビコントローラー

ランドクルーザー 年式:R03/08--現在

純正装備 適合製品 取付位置 注意事項 価格
T-Connect SDナビゲーションシステム TVK-70 ナビユニット裏側 ※1※2※3 10,780円(税込)
(税抜:9,800円)

MIRAI 年式:R02/12--R04/12

純正装備 適合製品 取付位置 注意事項 価格
T-Connect SDナビゲーションシステム TVK-70 ナビユニット裏側 ※1※2※3※4 10,780円(税込)
(税抜:9,800円)

クラウン220系 年式:R02/11--R04/09

純正装備 適合製品 取付位置 注意事項 価格
T-Connect SDナビゲーションシステム TVK-70 ナビユニット裏側 ※1※2※3※4 10,780円(税込)
(税抜:9,800円)
※1:
HVXT03で入力した映像のみを走行中、純正モニター表示する場合は、別売りテレビコントローラーは必要ありません。その場合は、HVXT03の車両接続用ハーネスの車速信号線(青線)はケーブルAに接続しないでください。(接続すると走行中に画面表示されなくなります。)車速信号線をケーブルAに接続しないときは、他の配線と束ねて養生をしてください。
※2:
HVXT03の配線とテレビコントローラーを接続する順序によって、純正機能とHVXT03で入力した映像の両方をテレビコントローラーのスイッチで一括制御することができます。取付け順序の詳細は下記配線図をご覧ください。
※3:
他社製のテレビキットを使用した場合の動作は保証できません。
※4:
TVコントローラー機能ON時は、アドバンスドドライブ等の運転支援機能は使用できません。運転支援機能を使用するときはスイッチをN.Pに切り替えてください。

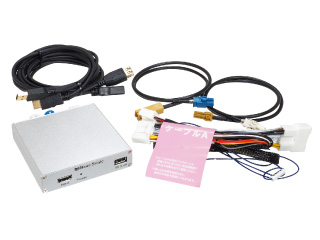

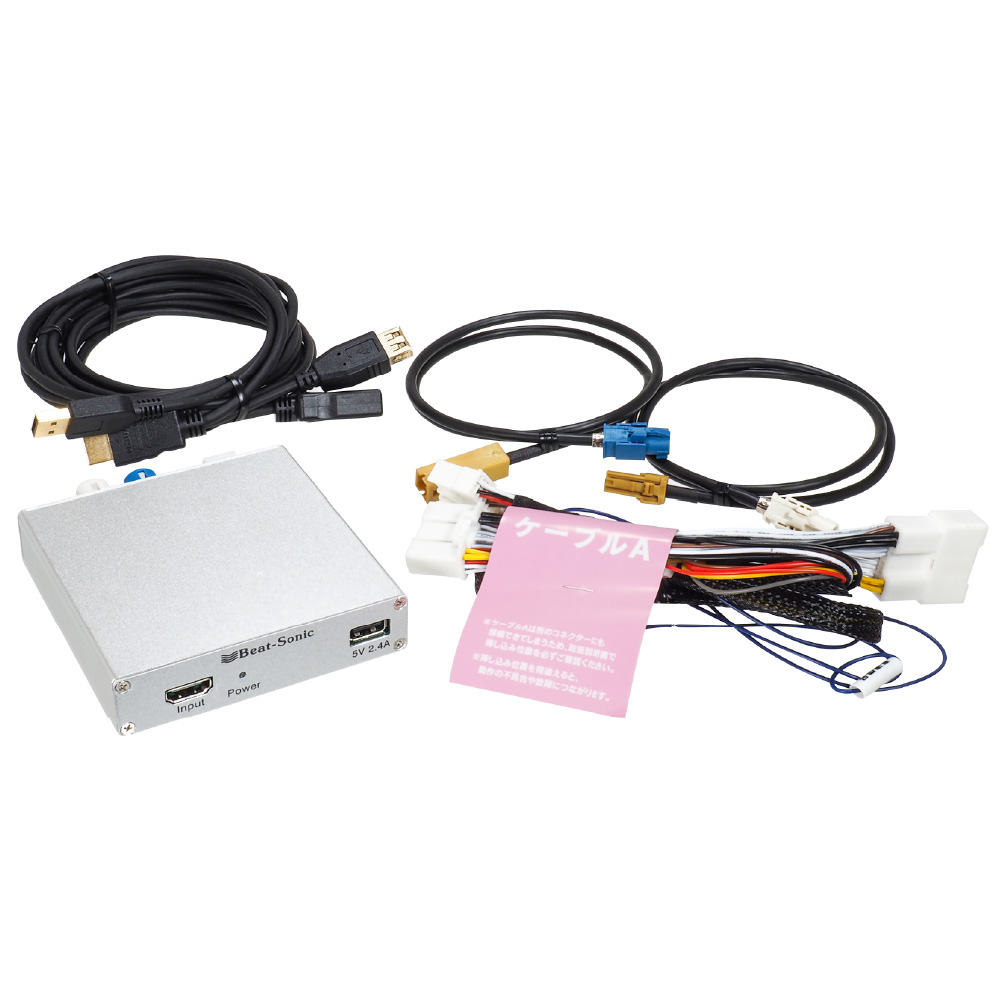

同梱品

  • HVX本体/
  • 車両接続用ハーネス/
  • GVIFケーブル(2種類)/
  • ポジタップ/
  • 両面テープ/
  • ウレタンシート/
  • HDMI延長ケーブル(オス-メス 2m)/
  • USB延長ケーブル(オス-メス 2m)/
  • 取扱説明書(保証書)/

注意事項

  • ディスプレイオーディオ(9インチディスプレイ)装備車には適合しません。
  • 本機でHDMI入力した映像は純正後席モニターに出力されません。純正モニター(前席)と後席モニターの両方に映像を表示する場合は、別途分配機「IF33A」をお使い頂き、HVX本体と純正後席モニター用HDMI入力端子の2系統にそれぞれHDMI入力する必要があります。
  • HDMIケーブルは付属しません。
  • 本機のUSB端子は給電用です。通信やUSBメモリなどの再生はできません。
  • 電源投入時やHDMIケーブル挿抜時などポップ音(ボツ音)がする場合がありますが、故障ではありません。
  • ステアリングスイッチで接続機器の操作はできません。
  • iPhoneなどを接続した場合、アプリによって別途通信パケットを消費することがあります。

ギャラリー


HVXT03
デジタルインプットインターフェース
HVXT03
希望小売価格:71,500円(税込)
(税抜:65,000円)
JANコード:4944799040525


■トヨタ ランドクルーザー300/クラウン220系/MIRAI
■HDMI入力機能が追加されます。■純正モニターにHDMIでFire TV Stick、スマホなどの映像を入力できます。
